Radenie produktov
Značky
Dĺžka
Priemer
Výpis produktov
Závitová tyč, dĺžka 1m, pevnosť 8.8, galvanický zinok.
Závitová tyč, dĺžka 1m, pevnosť 4.8, galvanický zinok.
Závitová tyč, dĺžka 1m, pevnosť 4.8 / 8.8, galvanický zinok.
Závitová tyč, dĺžka 1m, pevnosť 4.8, galvanický zinok.
Závitová tyč, dĺžka 1m, pevnosť 8.8, galvanický zinok.
Závitová tyč, dĺžka 1m, pevnosť 4.8, galvanický zinok.
Závitová tyč, dĺžka 1m, pevnosť 4.8, galvanický zinok.
Závitová tyč, dĺžka 1m, pevnosť 4.8, galvanický zinok.
Závitová tyč, dĺžka 1m, pevnosť 4.8, galvanický zinok.

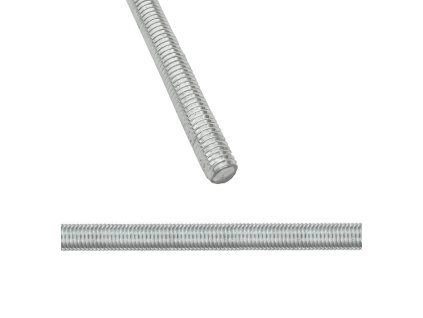

Závitová tyč M10 DIN 975 A2 (nerez) 1m
Ovládacie prvky výpisu
Ako vybrať správnu závitovú tyč: Trieda 4.8 vs. 8.8 vs. Nerez A2
Pri výbere závitovej tyče (nazývanej aj svorník alebo skrutkotyč) sa nerozhodujte iba podľa priemeru. Kľúčovú úlohu zohráva trieda pevnosti ocele a prostredie, v ktorom bude spoj namontovaný:
| Variant závitovej tyče | Pevnosť v ťahu (Rm) | Povrch / Materiál | Kde ju bezpečne použiť? |
|---|---|---|---|
| Trieda pevnosti 8.8 (Zlatý štandard na stavbu) |
min. 800 MPa (medza klzu 640 MPa) |
Zušľachtená oceľ, biely galvanický zinok | Nosné drevené krovy (klieštiny, pomúrnice, väznice), kotvenie pätiek stĺpov na chemickú kotvu, oceľové konštrukcie a dynamicky namáhané spoje. |
| Trieda pevnosti 4.8 (Ekonomická voľba) |
min. 400 MPa (medza klzu 320 MPa) |
Uhlíková oceľ, biely galvanický zinok | Bežné nenosné montáže v suchom interiéri, zavesenie potrubí, vzduchotechniky (VZT), káblových žľabov, výroba regálov, nábytku a debnenia. |
| Nerez A2 (A2-70) (Doživotná ochrana vonku) |
min. 700 MPa (spevnená za studena) |
Austenitická nerezová oceľ AISI 304 | Otvorený exteriér (pergoly, terasy, fasády, ploty, zábradlia), vlhké murivo a dreviny s vysokým obsahom trieslovín (dub, agát). |
Technická tabuľka rozmerov (M6 až M24): Stúpanie závitu, kľúč a vrták
Všetky naše závitové tyče DIN 975 / DIN 976-1 majú štandardný metrický závit (hrubé stúpanie), takže na ne presne pasujú všetky bežné metrické matice a spojky. V tabuľke nižšie nájdete praktické montážne údaje pre každý priemer:
| Priemer tyče | Stúpanie závitu | Veľkosť kľúča (matica DIN 934) | Vrták do betónu (chemická kotva) | Odporúčané použitie podľa priemeru |
|---|---|---|---|---|
| M6 | 1,0 mm | 10 mm | Ø 8 mm | Drobné montáže, objímky potrubí, ľahké závesy a stolárske spoje |
| M8 | 1,25 mm | 13 mm | Ø 10 mm | Stropné závesy VZT/TZB, regály, ľahšie drevené a kovové rámy |
| M10 | 1,5 mm | 17 mm | Ø 12 mm | Kotvenie konzol, zábradlí, menších pätiek a spájanie hranolov |
| M12 | 1,75 mm | 19 mm | Ø 14 mm | Najpoužívanejší rozmer: klieštiny krovu, pätky pergol, pomúrnice |
| M14 | 2,0 mm | 22 mm | Ø 16 mm | Stredne ťažké tesárske spoje, kotvenie nosných stĺpov a brán |
| M16 | 2,0 mm | 24 mm | Ø 18 mm | Kotvenie pomúrnic do betónového venca, masívne krovy a tiahla |
| M18 – M20 | 2,5 mm | 27 – 30 mm | Ø 20 – 24 mm | Ťažké drevostavby, oceľové tiahla krovov a vysoko zaťažené základy |
| M22 – M24 | 2,5 – 3,0 mm | 32 – 36 mm | Ø 25 – 28 mm | Halové stĺpy, mostíky, priemyselné a inžinierske konštrukcie |
Prečo nakúpiť závitové tyče a príslušenstvo v Drevospoji?
- Presne valcovaný závit po celej dĺžke 1000 mm: Naše závitové tyče majú čistý profil závitu bez otrepov (Vlastnosť), vďaka čomu na ne maticu naskrutkujete hladko jednou rukou (Výhoda) a pri montáži na rebríku či streche nestrácate drahocenný čas (Úžitok).
- Kompletný systém na jednom mieste: K vybranej tyči si u nás jedným klikom prihodíte kompatibilné veľkoplošné podložky DIN 9021, šesťhranné a poistné matice aj profesionálne chemické kotvy (Vlastnosť), takže máte 100 % istotu, že všetky diely do seba presne zapadnú (Výhoda) a nemusíte behať po viacerých stavebninách (Úžitok).
- Kusový aj balíkový predaj skladom: Či potrebujete 2 kusy na opravu záhradného prístrešku alebo desiatky kusov na kompletný krov, tovar držíme reálne na sklade a expedujeme do 24 hodín.
Predtým, než tyč odrežete uhlovou brúskou (karbobrúskou), naskrutkujte na ňu obyčajnú oceľovú maticu DIN 934 až za miesto plánovaného rezu. Po odrezaní zrazte ostrú hranu rezu pilníkom alebo brúsnym kotúčom pod uhlom 45° a následne pripravenú maticu odskrutkujte cez odrezaný koniec von. Matica pritom „prečeše“ a narovná prípadne roztlačený začiatok závitu.
Pri sťahovaní drevených hranolov, krokiev a pomúrnic nikdy nedávajte maticu priamo na drevo ani na malú podložku DIN 125. Matica by sa pri dotiahnutí zaborila do mäkkých vlákien a spoj by sa po vyschnutí dreva uvoľnil. Vždy použite širokú veľkoplošnú (karosársku) podložku DIN 9021 z oboch strán dreveného prvku!
📖 Chcete vedieť viac o správnej montáži? Prečítajte si naše dva podrobné články z dielne Drevospoj:
👉 Ako vybrať závitovú tyč: Veľký sprievodca (materiály, pevnosť a rezanie)
👉 Kotvenie závitových tyčí do betónu, tehly a dreva: Tabuľka vrtákov, hĺbky a postup
Často kladené otázky k závitovým tyčiam (FAQ)
Aký je rozdiel medzi normou DIN 975 a DIN 976 (resp. DIN 976-1)?
Z hľadiska použitia ide o úplne rovnaký produkt – oceľovú alebo nerezovú tyč bez hlavy s metrickým závitom po celej dĺžke. Staršia norma DIN 975 označovala závitové tyče v štandardnej dĺžke 1000 mm (1 m), kým norma DIN 976 označovala kratšie odrezky. V súčasnosti bola norma DIN 975 v technických katalógoch nahradená zjednotenou normou DIN 976-1, v stavebnej praxi sa však naďalej používajú obe označenia.
Kedy mi stačí závitová tyč 4.8 a kedy musím kúpiť triedu 8.8?
Trieda 4.8 (pevnosť v ťahu 400 MPa) postačuje na nenosné spoje, zavesenie potrubí, sadrokartónových podhľadov, vzduchotechniky či výrobu nábytku a políc. Trieda 8.8 má dvojnásobnú pevnosť v ťahu (800 MPa) aj medzu klzu, preto je nevyhnutná pre všetky nosné stavebné a tesárske spoje – kotvenie pomúrnic, spájanie klieštin a krokiev v krove, kotvenie pätiek pergol do betónu a všade tam, kde to predpisuje statik.
Ako spoľahlivo spojiť (predĺžiť) dve závitové tyče nad 1 meter?
Na predĺženie závitových tyčí slúži predĺžená šesťhranná spojovacia matica DIN 6334 (tzv. spojka), ktorá má trojnásobnú výšku oproti bežnej matici. Obe spájané tyče naskrutkujte presne do polovice dĺžky spojovacej matice a z oboch strán spoj pevne zakontrujte bežnou maticou DIN 934, aby sa pri zaťažení nepovolil.
Akým vrtákom vŕtať otvor pre závitovú tyč pri chemickej kotve?
Pri kotvení do plného betónu pomocou chemickej malty voľte vrták o 2 mm väčší, než je priemer závitovej tyče: pre M8 vrták Ø 10 mm, pre M10 vrták Ø 12 mm, pre M12 vrták Ø 14 mm a pre M16 vrták Ø 18 mm. Pri kotvení do dutinovej (dierovanej) tehly je nutné použiť plastové alebo kovové sitko a priemer vrtáka prispôsobiť vonkajšiemu priemeru sitka (zvyčajne Ø 16 až Ø 22 mm).
Ako zabrániť samovoľnému povoleniu matice na závitovej tyči?
V drevených konštrukciách (ktoré pracujú vplyvom vlhkosti) alebo pri závesoch vystavených vibráciám použite buď samoisťovaciu poistnú maticu DIN 985 s polyamidovou (nylonovou) vložkou, alebo naskrutkujte dve štandardné matice DIN 934 za sebou a dotiahnite ich dvoma kľúčmi silno proti sebe (tzv. kontra-matica).
