Ako postaviť drevník na palivové drevo: návod, rozmery a zoznam materiálu
Sušenie dreva si vyžaduje pevnú statiku, priechodný vzduch a ochranu pred zemnou vlhkosťou. Pripravili sme pre vás detailný manuál pre dva najobľúbenejšie typy drevníkov: ľahký dvojkomorový prístenný drevník a masívny samonosný kubický sklad s Ondrejskými krížmi – vrátane presných kusovníkov a odporúčaných produktov s fotografiami.
Statické pravidlo č. 1: Hmotnosť dreva nepustí
Uložený meter priestorový (prm) čerstvého tvrdého dreva (buk, dub) váži 700 až 900 kg. Dvojkomorový drevník bežne nesie 1,8 až 2,2 tony, zatiaľ čo veľký kubický sklad pojme až 7 ton materiálu. Všetok tento tlak spočíva na spodnom ráme a spojoch. Použitie bežných čiernych skrutiek do sadrokartónu alebo univerzálnych vrutov vedie k ich okamžitému strihnutiu.
Prehľad dvoch konštrukčných riešení
Typ 1
Ľahký 2-komorový drevník
- Rozmery: 2 200 mm (š) × 900 mm (h) × 2 000/1 850 mm (v)
- Kapacita: cca 3,2 – 3,6 prm dreva
- Výhoda: 2 nezávislé komory (suché drevo na zimu / čerstvé drevo)
- Konštrukcia: 6 zvislých stĺpikov, lamelový rošt, pultová strecha
Typ 2
Masívny kubický sklad
- Rozmery: 2 500 mm (š) × 2 500 mm (h) × 2 300/2 050 mm (v)
- Kapacita: cca 12 – 14 prm dreva
- Výhoda: Vstupný priestor, voľný vjazd fúrikom, extrémna tuhosť
- Konštrukcia: Fošňový veniec, Ondrejské kríže, masívna podlaha
VARIANTA 1

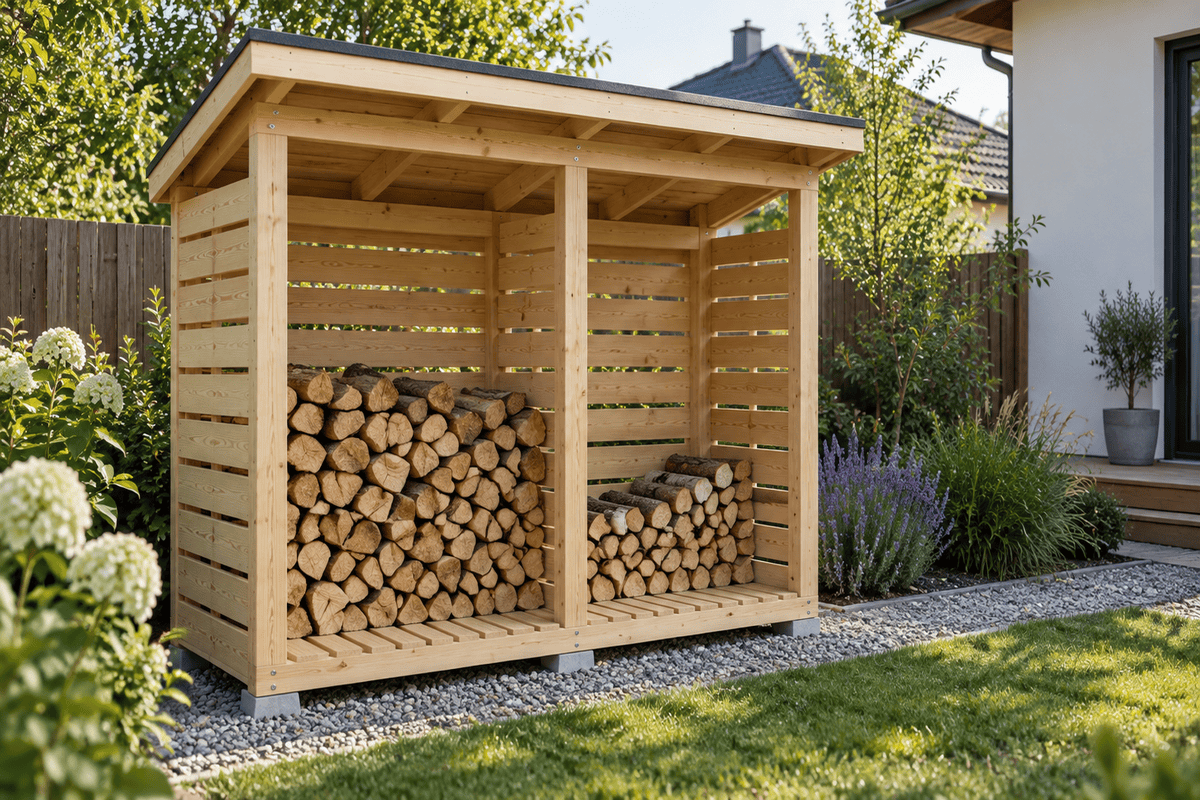

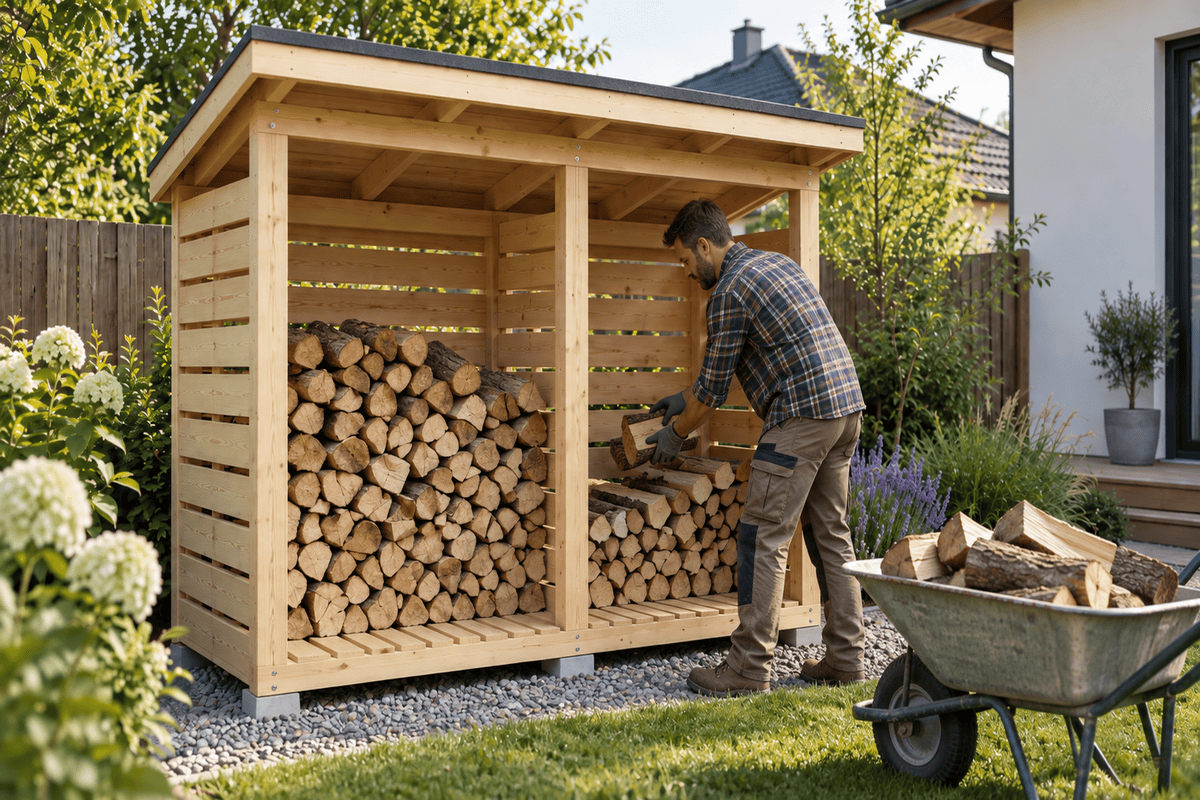

Typ 1: Ľahký dvojkomorový záhradný drevník (2,2 × 0,9 m)
Tento model predstavuje ideálne riešenie k plotu, záhradnému domčeku alebo k obvodovému múru domu. Má oddelenú stredovú priečku, čo umožňuje striedať palivové cykly bez zosunutia druhej strany.
1. Kusovník reziva (Výpis materiálu pre Typ 1)
| Položka | Prierez (mm) | Dĺžka (mm) | Počet (ks) | Účel prvku |
|---|---|---|---|---|
| Podkladové hranoly (lyžiny) | 60 × 80 | 900 | 3 | Priečne lyžiny na betónové dlaždice |
| Pozdĺžny nosný rám roštu | 60 × 80 | 2 200 | 2 | Predný a zadný spodný nosník |
| Zvislé stĺpy predné | 60 × 80 | 2 000 | 3 | Predný ľavý, stredový a pravý stĺp |
| Zvislé stĺpy zadné | 60 × 80 | 1 850 | 3 | Zadný ľavý, stredový a pravý stĺp (spád 15 cm) |
| Strešné krokvičky | 60 × 80 | 1 150 | 3 | Horné priečniky s presahom vpredu a vzadu |
| Horná väznica (pozdĺžna) | 60 × 60 | 2 200 | 2 | Viazanie stĺpov v hornej línii |
| Podlahové dosky (vetrací rošt) | 24 × 100 | 900 | 16 | Podlaha s medzerami 25 mm na prúdenie vzduchu |
| Bočné a stredové lamely | 20 × 80 | 900 | 39 | 13 radov na ľavý bok, pravý bok a stred |
| Zadné vetracie lamely | 20 × 80 | 2 200 | 13 | Zadná stena (plná dĺžka) |
| Strešný záklop (dosky) | 22 × 120 | 2 400 | 10 | Záklop strechy pre asfaltový šindeľ / plech |
2. Montážny postup krok za krokom (Typ 1)
- Podklad a ochrana pred vodou: Vyrovnajte podklad a uložte 6 kusov betónových dlaždíc (30 × 30 cm) do dvoch radov. Na dlaždice položte pruhy asfaltového pásu (lepenky) alebo EPDM fólie, aby drevo neťahalo vlhkosť z betónu.
- Spodný rošt a lyžiny: 3 priečne hranoly (900 mm) prepojte s 2 pozdĺžnymi nosníkmi (2 200 mm). Na spojenie použite konštrukčné tanierové skrutky WKCP 8×120 mm zhora cez pozdĺžnik do lyžiny.
- Osadenie a zrovnanie 6 stĺpov: Postavte predné stĺpy (2 000 mm) a zadné stĺpy (1 850 mm). Päty stĺpov ukotvite k rámu pomocou uholníkov s prelisom KP2 (12 kusov – z každej strany stĺpika jeden). Každý uholník pripevnite skrutkami WKLC 5×40 mm (žiadne bežné vruty!).
- Horná väzba a krov: Na vrch stĺpov položte 3 spádové krokvičky (1 150 mm). Predný prevýšený rozdiel 150 mm vytvorí sklon cca 9° na odtok vody. Krokvičky priskrutkujte do čela stĺpov tanierovými skrutkami WKCP 8×140 mm.
- Podlahový rošt: Na spodné nosníky naskrutkujte 16 podlahových dosiek (900 mm). Medzi každou doskou ponechajte škáru 20 – 25 mm na cirkuláciu vzduchu zospodu. Na každú dosku použite terasové nerezové skrutky 4×50 mm (2 skrutky na každý z 3 nosníkov = 6 skrutiek na dosku).
- Opláštenie lamelami (stena a priečka): Lamely (20 × 80 mm) montujte odspodu nahor s medzerami 25 mm (použite odrezok ako dištančný klátik). Skrutkujte ich zápustnými vrutmi KMWHT 4,5×50 mm (2 ks na každý spoj so stĺpom). Lamely dodajú celej konštrukcii tuhosť proti posunu.
- Strešný plášť: Na krokvy namontujte záklop z dosiek 22 × 120 mm pomocou skrutiek KMWHT 4,5×60 mm a osaďte strešnú krytinu (asfaltový šindeľ alebo trapézový plech).
3. Presný rozpis spojovacieho materiálu a výpočet (Typ 1)
| Konštrukčný uzol | Typ kovania / skrutky | Počet spojov | Presný počet | Kúpiť balenie |
|---|---|---|---|---|
| Päty stĺpov k roštu | Uholník s prelisom KP2 (105×105×90×2,5) | 6 stĺpov × 2 ks | 12 ks | 12 ks jednotlivo |
| Kotvenie uholníkov KP2 | Skrutky do kovania WKLC 5×40 mm Torx | 12 uholníkov × 8 skrutiek | 96 ks | 1 balenie (100 ks alebo 250 ks) |
| Spodný nosný rám + krokvy | Tanierová skrutka WKCP 8×120 / 140 mm | 6 rám + 6 krokvy + 6 stred | 24 ks | 1 balenie (50 ks) |
| Podlahový rošt (dosky) | Nerezová terasová skrutka A2 4×50 mm | 16 dosiek × 6 skrutiek | 96 ks | 1 balenie (100 ks) / nerez |
| Bočné a zadné vetracie lamely | Zápustná skrutka do dreva Torx 4,5×50 mm | 52 lamiel × 4 – 6 skrutiek | 260 ks | 1 balenie (250 ks) + 1 bal (100 ks) |
| Strešný záklop (dosky 22 mm) | Zápustná skrutka do dreva Torx 4,5×60 mm | 10 dosiek × 6 skrutiek | 60 ks | 1 balenie (100 ks) |
VARIANTA 2

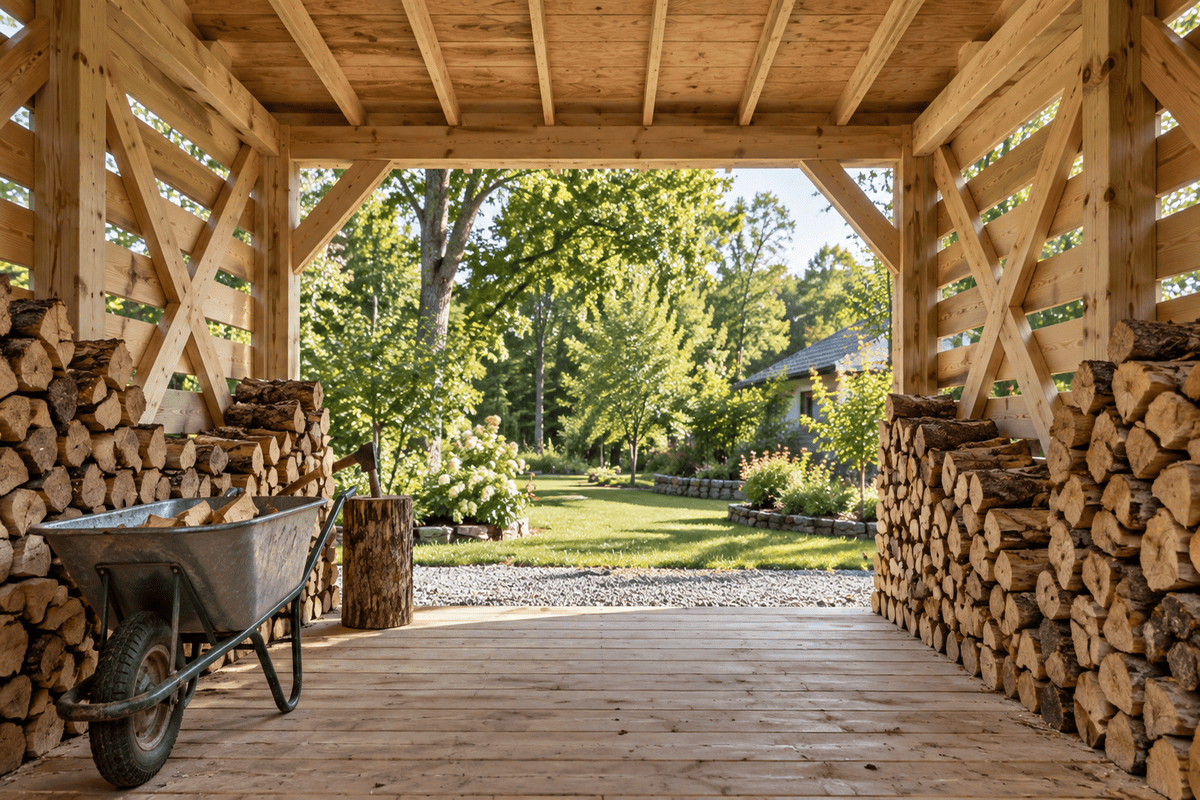

Typ 2: Masívny kubický walk-in sklad na drevo (2,5 × 2,5 m)
Profesionálna celodrevená konštrukcia s pochôdznou podlahou dimenzovaná na extrémne zaťaženie. Vďaka prednému otvorenému portálu a výstuhám z Ondrejských krížov (diagonálne X zavetrovanie) poskytuje maximálnu bočnú tuhosť aj pri silnom vetre a plnom naložení.
1. Kusovník reziva (Výpis materiálu pre Typ 2)
| Položka | Prierez (mm) | Dĺžka (mm) | Počet (ks) | Účel prvku |
|---|---|---|---|---|
| Základový obvodový veniec | 50 × 150 (fošne) | 2 500 | 4 | Obvodový nosný box na betónových pätkách |
| Podlahové nosníky (výstuhy) | 50 × 150 | 2 400 | 4 | Vnútorné nosníky podlahy (rozostup 50 cm) |
| Nosné stĺpy rohové | 100 × 100 | 2 300 (predné 2 ks) 2 050 (zadné 2 ks) |
4 | Rohové stĺpy hlavného rámu |
| Stredové stĺpy (boky + chrbát) | 100 × 100 | 2 175 (boky 2 ks) 2 050 (chrbát 1 ks) |
3 | Medziľahlé stĺpy pre montáž krížov a lamiel |
| Čelný nosný preklad (prievlak) | 50 × 150 (zdvojený) | 2 500 | 2 | Vynáša krokvy nad voľným vchodom |
| Zadná horná väznica | 50 × 150 | 2 500 | 1 | Zadná podpera krokiev |
| Strešné krokvy | 50 × 120 | 3 000 | 6 | Krokvy s presahom vpredu (30 cm) aj vzadu (20 cm) |
| Zavetrovacie Ondrejské kríže | 25 × 100 | 2 600 | 8 | 4 páry diagonálnych výstuh stien (X-bracing) |
| Rohové vzpery (pásky pod 45°) | 80 × 80 | 600 | 4 | Zavetrovanie predného rámu pod väznicou |
| Masívna pochôdzna podlaha | 32 × 140 (fošne) | 2 500 | 17 | Odolá nosnosti 7 ton a chôdzi s fúrikom |
| Bočné a zadné prevetrávacie dosky | 24 × 120 | 2 500 | 27 | 9 radov na ľavú, pravú a zadnú stenu |
| Strešný záklop (OSB-3 alebo dosky) | OSB 18 mm / dosky 24 mm | Plocha 3,0 × 2,8 m | 8,4 m² | Podklad pod strešnú krytinu |
2. Montážny postup krok za krokom (Typ 2)
- Štrkové lôžko a betónové tvárnice: Odstráňte ornicu v hĺbke 15 cm a plochu 2,8 × 2,8 m vysypte drveným kamenivom frakcie 16/32 mm. Dôkladne zhutnite. Na štrk osaďte do roviny (pomocou vodováhy alebo rotačného lasera) 9 kusov betónových tvárnic (4 v rohoch, 4 v stredoch strán a 1 v strede).
- Základový fošňový veniec: Z fošní 50 × 150 mm zoskrutkujte obvodový rám 2 500 × 2 500 mm. V rohoch spojte fošne na tupo pomocou 3 ks tanierových skrutiek WKCP 8×140 mm do každého rohu. Skontrolujte uhlopriečky pásmom (musia byť zhodné: cca 3 535 mm). Do vnútra rámu osaďte 4 priečne výstuhy s osovým rozostupom 500 mm a upevnite ich skrutkami WKCP 8×120 mm.
- Zvislé nosné stĺpy (100 × 100 mm): Osaďte predné rohové stĺpy (2 300 mm), zadné stĺpy (2 050 mm) a medziľahlé stĺpy. Pätu každého stĺpa ukotvite do základového venca z oboch strán pomocou uholníkov s prelisom KP2 (celkovo 14 uholníkov). Do každého uholníka zaskrutkujte 10 kusov systémových skrutiek WKLC 5×40 mm.
- Otvorený vchod a prievlak: Nad predný vchod namontujte zdvojenú fošňu 50 × 150 mm. Spojte obe fošne skrutkami WKCP 8×90 mm a k stĺpom ich upevnite skrutkami WKCP 8×160 mm zhora a uholníkmi KP2 zospodu.
- Ondrejské kríže (X-bracing): Dosky 25 × 100 mm narežte presne podľa uhla medzi stĺpmi. V mieste kríženia jednu dosku ponechajte vcelku a druhú prerežte na dve polovice (alebo ich v strede preplátujte na polovičnú hrúbku). Každý koniec kríža upevnite do stĺpa 3 kusmi konštrukčných zápustných skrutiek KMWHT 6×80 mm. Tieto kríže zabezpečia, že stavba nepovolí ani pri jednostrannom naložení 5 tonami dreva.
- Krov a pultová strecha: 6 krokiev (50 × 120 mm, dĺžky 3 000 mm) rozmerajte s rozostupom cca 50 cm. Do krokiev vyrežte sedlá hĺbky 2 cm pre stabilné dosadnutie na väznice. Krokvy zhora priskrutkujte do nosníkov tanierovými skrutkami WKCP 8×180 mm (1 skrutka na každé kríženie).
- Masívna podlaha z 32 mm fošní: Fošne klaďte kolmo na vnútorné výstuhy. Medzi fošňami ponechajte škáru 5 mm. Dôležité pravidlo: Fošne ukladajte jadrovou stranou nahor, aby sa pri zosychaní neprehýbali do korýtka. Každú fošňu priskrutkujte do každého nosníka 2 kusmi nerezových terasových skrutiek 5×70 mm.
- Vodorovné lamely a záklop: Zvonku na stĺpy namontujte 9 radov prevetrávacích dosiek 24 × 120 mm s medzerou 40 – 50 mm. Na strechu namontujte debnenie a položte trapézový plech alebo asfaltové pásy.
3. Presný rozpis spojovacieho materiálu a výpočet (Typ 2)
| Konštrukčný uzol | Typ kovania / skrutky | Počet spojov | Presný počet | Kúpiť balenie |
|---|---|---|---|---|
| Päty stĺpov 100×100 k venci | Uholník s prelisom KP2 (105×105×90×2,5) | 7 stĺpov × 2 ks | 14 ks | 14 ks jednotlivo |
| Kotvenie uholníkov KP2 | Skrutky do kovania WKLC 5×40 mm Torx | 14 uholníkov × 10 skrutiek | 140 ks | 1 balenie (250 ks) |
| Obvodový veniec + priečnik | Tanierová skrutka WKCP 8×140 mm Torx | 4 rohy venca + prievlak | 28 ks | 1 balenie (50 ks) |
| Kotvenie krokiev do väzníc | Tanierová skrutka WKCP 8×180 mm Torx | 6 krokiev × 2 uloženia | 12 ks | 1 balenie (50 ks) |
| Ondrejské kríže + 45° vzpery | Zápustná skrutka do dreva KMWHT 6×80 mm | 8 dosiek kríža + vzpery | 64 ks | 1 balenie (100 ks) |
| Masívna podlaha (fošne 32 mm) | Nerezová terasová skrutka A2/C4 5×70 mm | 17 fošní × 12 skrutiek | 204 ks | 1 balenie (200 ks) + 1 bal (100 ks) |
| Vodorovné obkladové lamely | Zápustná skrutka do dreva Torx 4,5×60 mm | 27 dosiek × 6 skrutiek | 162 ks | 1 balenie (200 ks) |
| Záklop strechy (OSB / dosky) | Zápustná skrutka Torx 4,5×50 mm | Plocha 8,4 m² na 6 krokiev | 120 ks | 1 balenie (200 ks) |
PRODUKTOVÝ KATALÓG DREVOSPOJ.SK
Kovanie a skrutky použité v tomto projekte
Kliknutím na produkt sa dostanete priamo do e-shopu s možnosťou výberu rozmeru a okamžitého objednania.
Často kladené otázky k stavbe drevníka (FAQ)
Prečo sa do kovania nesmú použiť bežné čierne skrutky do sadrokartónu?
Čierne fosfátované skrutky sú extrémne krehké. Zatiaľ čo v sadrokartóne držia dobre, pri strihovom zaťažení v kovovom kovaní im okamžite odletí hlava. Do uholníkov KP2 patria výhradne zosilnené skrutky WKLC s kónickým dosadacím krčkom.
Aký sklon má mať pultová strecha drevníka?
Ideálny sklon je 7° až 10° (minimálny výškový rozdiel 15 cm medzi predným a zadným stĺpom pri hĺbke 1 meter). Tento spád bezpečne odvedie dažďovú vodu a zabráni hromadeniu ťažkého snehu na streche.
Ako správne ukladať podlahové dosky v drevníku?
Vždy nechávajte medzi doskami dilatačnú škáru 15 až 25 mm kvôli cirkulácii vzduchu zospodu a dosky klaďte jadrovou stranou letokruhov nahor. Pri zasychaní sa doska prirodzene vypukne do oblúka a voda z nej stečie, namiesto toho, aby vytvorila korýtko, v ktorom bude hniť drevo.
Odporúčané náradie a tipy na montáž:
Pre montáž odporúčame akumulátorový skrutkovač alebo rázový uťahovák s krútiacim momentom aspoň 50 Nm, sadu magnetických bitov Torx (TX20, TX25, TX30 a TX40), 2 kusy tesárskych zvierok s dĺžkou min. 600 mm na zafixovanie stĺpov k roštu a dlhú 2-metrovú vodováhu na kontrolu roviny spodného rámu. Všetky skrutky a kovanie z tohto návodu držíme na Drevospoj.sk trvalo skladom.
