Závitové tyče: Veľký sprievodca pre vaše projekty

Čo sú závitové tyče a prečo sú také univerzálne?

Predstavte si skrutku bez hlavy, ktorej závit sa tiahne po celej, často až niekoľkometrovej dĺžke. To je v podstate závitová tyč (odborne nazývaná aj svorník). Jej genialita spočíva práve v tejto jednoduchosti. Keďže nemá hlavu a jej dĺžka je variabilná, otvára dvere k riešeniam, kde bežné skrutky jednoducho nestačia.

Ich univerzálnosť je ohromujúca. V stavebníctve ich nájdete pri kotvení nosných konštrukcií a zavesovaní technológií. Tesári ich milujú pre ich schopnosť pevne stiahnuť masívne drevené hranoly. Domáci majstri z nich vyrábajú industriálny nábytok a dielenskí profesionáli ich používajú na nespočetné množstvo opráv a montáží. Možnosť skrátiť si tyč na presne požadovanú dĺžku z nej robí jedného z najflexibilnejších pomocníkov v dielni.

Rýchly sprievodca výberom (Tabuľky)

Chápeme, že niekedy potrebujete rýchlu odpoveď. Tieto tabuľky vás navedú správnym smerom. Pre detailné vysvetlenie, prečo je daná voľba najlepšia, odporúčame pokračovať v čítaní ďalších kapitol.

Výber materiálu podľa prostredia:

Výber priemeru a pevnosti podľa projektu:

Hĺbkový pohľad na materiály: Nerez vs. Zinok vs. Oceľ

Výber správneho materiálu je alfou a omegou dlhej životnosti vášho spoja. Poďme sa ponoriť do detailov jednotlivých možností.

Oceľ (čierna)

Základná verzia bez akejkoľvek povrchovej ochrany. Je pevná a lacná, no jej úhlavným nepriateľom je korózia. Aj bežná vzdušná vlhkosť ju dokáže rýchlo pokryť hrdzou. Používajte ju výhradne v absolútne suchom interiéri alebo v prípadoch, kedy spoj dodatočne ošetríte farbou, vazelínou alebo bude trvalo ponorený v oleji (strojárstvo).

Oceľ s galvanickým zinkom

Najbežnejší a ekonomicky najvýhodnejší variant s ochranou. Tyč je pokrytá tenkou, lesklou vrstvou zinku. Táto vrstva poskytuje dostatočnú ochranu v suchých interiéroch, ako sú obytné miestnosti, kancelárie či sklady. Pri trvalom kontakte s vodou alebo kondenzátom však začne pomerne rýchlo korodovať.

Oceľ so žiarovým zinkom

Toto je výrazne odolnejší variant. Celá tyč sa ponorí do kúpeľa roztaveného zinku, ktorý vytvorí hrubú, matnú a veľmi odolnú ochrannú vrstvu. Žiarovo zinkovaná závitová tyč je skvelou voľbou pre vonkajšie konštrukcie ako prístrešky, pergoly, záhradné domčeky a kotvenie v exteriéri, kde nie je extrémna chemická záťaž.

Nerezová oceľ A2

Ak hľadáte riešenie pre exteriér bez kompromisov, nerezová závitová tyč A2 je správna voľba. Je odolná voči dažďu, snehu a bežným poveternostným vplyvom. Ideálna na viditeľné spoje na fasádach, stavbu vonkajších terás, plotov a všetkých konštrukcií, kde očakávate dlhú životnosť a bezúdržbovosť.

Nerezová oceľ A4

Kráľovná odolnosti. Okrem chrómu a niklu obsahuje aj prvok molybdén, ktorý jej dodáva extrémnu odolnosť voči chloridom (soli) a kyselinám. Je absolútnou nevyhnutnosťou v prostredí bazénov (chlórovaná voda), v prímorských oblastiach (slaná hmla), v potravinárskom priemysle a pri kontakte s agresívnymi chemikáliami.

Pevnostné triedy: Čo znamenajú čísla 4.8, 8.8 a 10.9?

Pevnostná trieda je kľúčový údaj, ktorý vám hovorí, akú záťaž spoj vydrží. Označuje sa dvoma číslami oddelenými bodkou, napríklad 8.8.

• Prvé číslo (8): Vynásobené x100 udáva minimálnu pevnosť v ťahu v megapaskaloch (MPa). Teda tyč triedy 8.8 má pevnosť minimálne 800 MPa.
• Druhé číslo (8): Udáva desatinný násobok medze klzu. To je bod, kedy sa materiál začne trvalo deformovať (naťahovať). Vypočítame to ako 800 MPa * 0.8 = 640 MPa.

Čo to znamená v praxi pre vás?

Trieda 4.8

Základná pevnosť pre ľahké, nenosné a statické aplikácie. Ideálna na výrobu nábytku, ľahkých regálov, rámov alebo dekoračných prvkov. Je to ekonomická voľba tam, kde nie sú kladené vysoké nároky na pevnosť.

Trieda 8.8

Toto je zlatý štandard a najuniverzálnejšia voľba. Pevnostná závitová tyč 8.8 ponúka vynikajúci pomer medzi pevnosťou, húževnatosťou a cenou. Je to predvolená a bezpečná voľba pre drvivú väčšinu stavebných a konštrukčných projektov – od kotvenia drevených trámov krovu, cez spájanie oceľových profilov až po dynamicky namáhané spoje.

Trieda 10.9 / 12.9

Vysokopevnostné tyče určené pre extrémne namáhané spoje, najmä v strojárstve, automobilovom priemysle a pri montáži ťažkých oceľových konštrukcií, kde sa vyžaduje maximálna pevnosť v čo najmenšom priemere.

Nevyhnutné príslušenstvo: Matice a najmä podložky!

Sila závitovej tyče je len taká veľká, ako sila jej príslušenstva. Vždy dodržujte zásadu: akú tyč použijem, také matice a podložky k nej patria (rovnaký materiál, rovnaká pevnostná trieda).

Matice

• Štandardné šesťhranné matice (DIN 934): Pre bežné statické spoje.
• Samoisťovacie matice (DIN 985): Majú nylonovú vložku, ktorá bráni samovoľnému povoleniu pri vibráciách a otrasoch. Nevyhnutné pri montáži strojov alebo konštrukcií blízko ciest.
• Predĺžené spojovacie matice (DIN 6334): Slúžia na elegantné a pevné spojenie dvoch závitových tyčí za sebou.

Podložky: Podceňovaný hrdina, najmä pri dreve

Podložka nie je len "kúsok plechu". Jej funkcia je kritická. Rozkladá tlak z malej plochy matice na oveľa väčšiu plochu podkladového materiálu. Pri práci s drevom je to absolútne kľúčové.

Ak použijete maticu priamo na drevo, pri doťahovaní sa doslova "zahryzne" do mäkších vlákien. Časom, ako drevo pracuje (schne a vlhne), sa spoj uvoľní. Preto pri drevených konštrukciách vždy a bez výnimky používajte veľkoplošné podložky (DIN 9021). Sú o niečo drahšie, ale zabezpečia, že váš spoj zostane pevný po celé roky.

Praktické návody: Ako rezať, spájať a kotviť

Teóriu máme za sebou, poďme na prax. Správny postup vám ušetrí čas, nervy a materiál.

Ako skrátiť závitovú tyč bez poškodenia závitu (PROFI Trik)

Toto je najčastejší problém domácich majstrov. Po odrezaní tyče uhlovou brúskou sa poškodí závit a matica nejde naskrutkovať. Správny postup je pritom jednoduchý:

1. Naskrutkujte maticu: Ešte pred rezaním naskrutkujte jednu (ideálne dve) matice na tú časť tyče, ktorú si plánujete nechať. Posuňte ich pár centimetrov od miesta plánovaného rezu.
2. Označte a odrežte: Pevne upnite tyč do zveráka. Dôkladne si zmerajte a označte dĺžku. Odrežte ju pomocou uhlovej brúsky s tenkým rezným kotúčom na kov.
3. Začistite hranu: Ihneď po odrezaní zrazte ostrú hranu rezu pilníkom alebo brúsnym kotúčom. Odstránite tak najväčšie nerovnosti.
4. Opravte závit: Teraz prichádza kúzlo. Pomaly odskrutkujte pripravenú maticu cez odrezaný koniec. Závit matice pritom dokonale "prečeše", narovná a opraví akékoľvek poškodenie závitu, ktoré vzniklo pri rezaní.

Výsledkom je perfektný, čistý a plne funkčný závit, na ktorý ľahko naskrutkujete ďalšiu maticu.

Ako spájať a kotviť

Spájanie: Na predĺženie závitovej tyče použite spojovaciu maticu DIN 6334. Pre maximálnu pevnosť spoja naskrutkujte každú tyč minimálne do polovice dĺžky matice.

Kotvenie do betónu a tehly: Pre najpevnejšie možné kotvenie ťažkých predmetov siahnite po chemickej kotve. Do vyvŕtaného a dokonale vyčisteného otvoru sa aplikuje chemická malta a následne sa do nej otáčavým pohybom vsunie závitová tyč. Po vytvrdnutí vznikne extrémne pevný spoj, ktorý je často silnejší ako samotný okolitý materiál.

Inšpirácia z praxe: 7 kľúčových situácií, kde závitová tyč rieši problém

Teória je jedna vec, no skutočná hodnota závitovej tyče sa ukáže až na stavbe. Tu je 7 typických situácií, kde sa my v Drevospoji spoliehame na jej silu a flexibilitu, od základov až po strechu.

1. 1. Kotvenie pomúrnice: Pevné spojenie strechy so stavbou

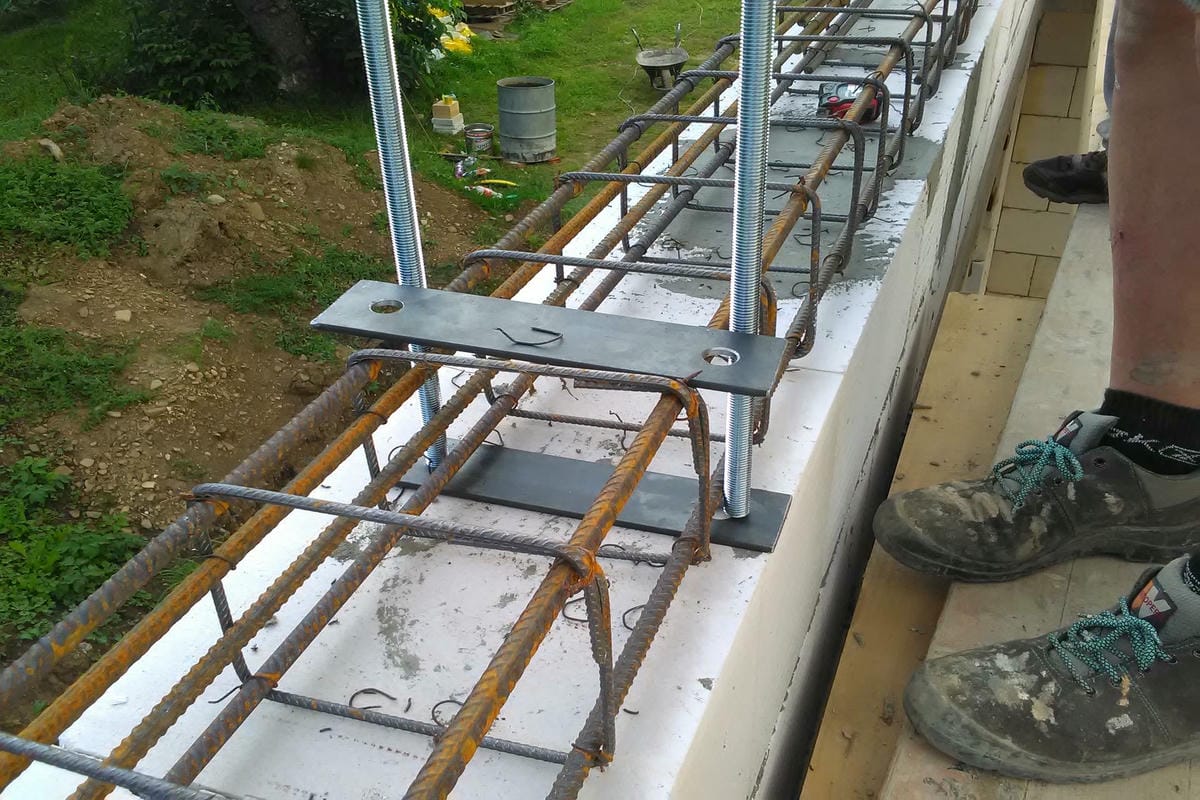

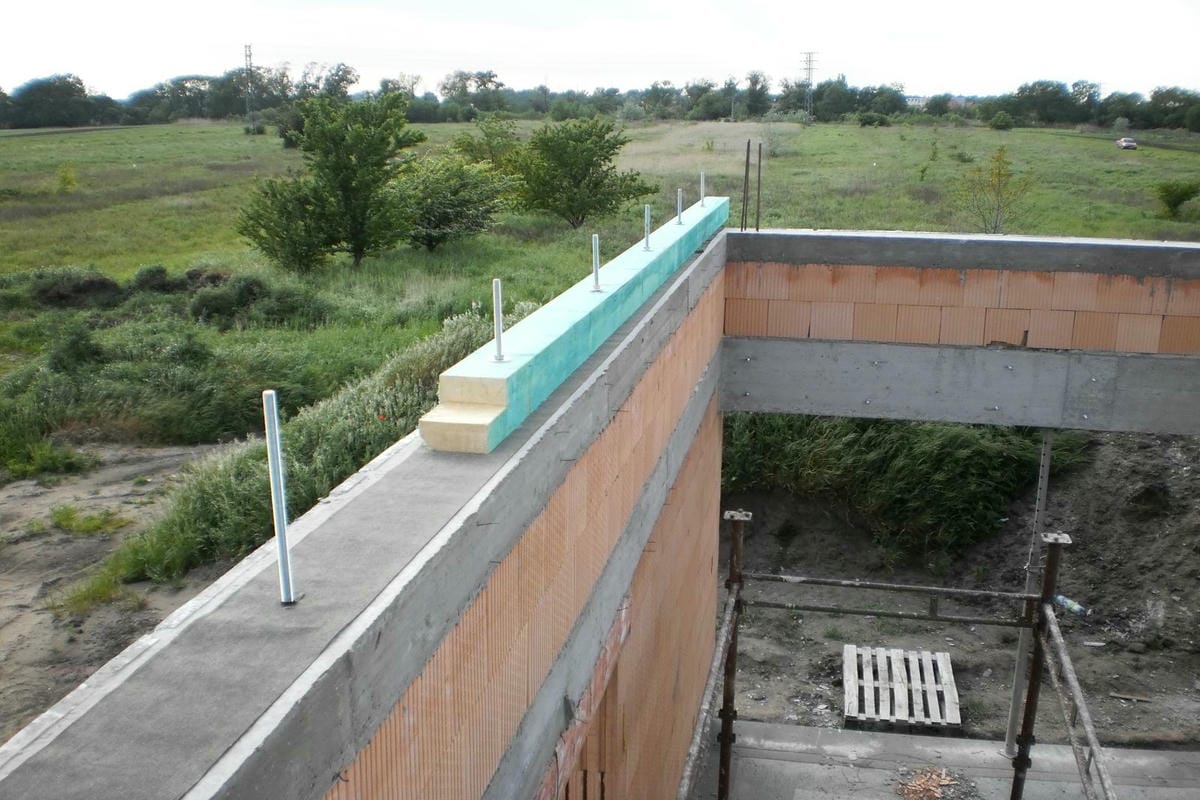

   Základom každej stabilnej strechy je jej dokonalé spojenie s obvodovými múrmi. Závitová tyč tu slúži ako kľúčový spojovací prvok medzi drevenou pomúrnicou a železobetónovým vencom. V praxi sa to robí dvoma spôsobmi: buď sa kotvy zabetónujú priamo pri realizácii venca, alebo sa osadia dodatočne do vyzretého betónu pomocou chemickej kotvy pre maximálnu pevnosť.

   Majstrovský detail: Pre túto prácu je štandardom závitová tyč M12 až M16 v pevnosti 8.8. Vždy ju kombinujte s veľkoplošnými podložkami DIN 9021, aby sa matica nezatláčala do dreva. Rozostupy kotiev určuje statický výpočet.

2. 2. Tiahla v krove: Skrotenie síl v strešnej konštrukcii

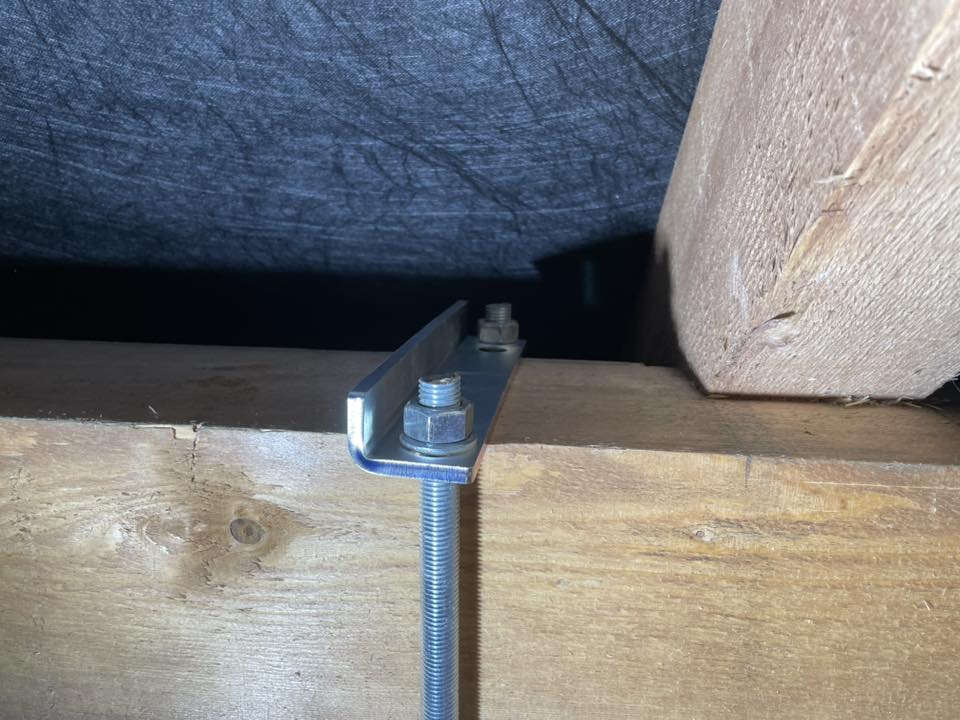

   Každá sedlová strecha má prirodzenú tendenciu "roztláčať" obvodové múry do strán. Aby sa tomu zabránilo, používajú sa závitové tyče ako ťahadlá (tiahla), najčastejšie v úrovni klieštin. Fungujú ako extrémne pevné laná, ktoré držia konštrukciu pohromade a prenášajú vodorovné sily bezpečne v rámci krovu.

   Majstrovský detail: Tu sa používajú väčšie priemery, typicky M16 až M20 v pevnosti 8.8. Kľúčové je rovnomerné doťahovanie z oboch strán, aby v konštrukcii nevzniklo nežiaduce napätie. Návrh a predpätie tiahla patrí vždy do rúk statika!

3. 3. Kotvenie stĺpov: Pevný základ pre prístrešky a pergoly

   Či už staviate masívny prístrešok alebo oceľovú konštrukciu, každý nosný stĺp musí stáť na pevných základoch. Závitové tyče tu slúžia ako kotevné skrutky, ktoré trčia zo základovej pätky a prechádzajú oceľovou pätovou platňou stĺpa. Zabezpečujú tak dokonalý prenos zaťaženia do základov.

   Majstrovský detail: Dimenzie (M16–M24, pevnosť 8.8) a presné rozmiestnenie kotiev musí zodpovedať projektovej dokumentácii. Pri osádzaní je kritické dodržať správne okrajové vzdialenosti od betónu a hĺbku zapustenia.

4. 4. Diagonálne zavetrenie: Tuhosť konštrukcie proti vetru

   Aby sa vysoká alebo otvorená konštrukcia (napr. prístrešok pre autá, skladová hala) pod náporom vetra nedeformovala alebo nezosypala, musí byť spevnená – zavetrená. Závitové tyče použité ako diagonály (uhlopriečky) vytvárajú pevné trojuholníky, ktoré konštrukcii dodajú potrebnú tuhosť v ťahu.

   Majstrovský detail: Pre túto aplikáciu sa často používajú spojky a napináky, ktoré umožňujú presné doladenie dĺžky a napnutie diagonály priamo na stavbe.

5. 5. Svorníkové spoje drevo-oceľ: Moderné a pevné detaily

   V modernej architektúre drevostavieb sa často stretávame so spojmi, kde sú masívne drevené trámy spájané pomocou vonkajších oceľových plechov (pásnic). Závitové tyče tu fungujú ako svorníky, ktoré prechádzajú celým "sendvičom" a vytvárajú extrémne pevný, únosný a často aj priznaný (viditeľný) konštrukčný detail.

   Majstrovský detail: Kľúčom k úspechu je opäť použitie veľkoplošných podložiek na strane dreva. Presné rozmiestnenie svorníkov, ich priemery a vzdialenosti od okrajov dreva predpisuje norma (Eurokód 5) a projekt statiky.

6. 6. Kotvenie zábradlí a schodísk: Bezpečnosť na prvom mieste

   Stĺpiky zábradlia alebo konzoly schodiskových ramien musia byť ukotvené absolútne spoľahlivo. Závitové tyče osadené do betónu pomocou chemickej kotvy vytvoria pevné "korene", ktoré zaručia, že sa ani pri veľkom zaťažení neuvoľnia.

   Majstrovský detail: V exteriéri používajte výhradne nerezové tyče (A2/A4). Úspech kotvenia stojí a padá na dokonalom vyčistení vyvŕtaného otvoru. Postup **vyfúkať–vykefovať–vyfúkať** nie je odporúčanie, ale nutnosť!

7. 7. Závesy pre technické rozvody (TZB)

   V moderných budovách sa pod stropom vedú kilometre potrubí, vzduchotechniky a káblových trás. Závitové tyče tu tvoria jednoduchý a flexibilný "stavebnicový" systém na zavesenie všetkých týchto technológií. Ich dĺžku je možné ľahko prispôsobiť a vytvoriť tak presnú výškovú úroveň pre montáž.

   Majstrovský detail: Najčastejšie sa používajú priemery M8 až M12. V prostredí, kde môžu vznikať vibrácie (napr. od VZT jednotky), vždy použite samoisťovacie matice, aby sa spoj časom samovoľne nepovolil.

TOP 5 chýb, ktorým sa musíte vyhnúť

1. Použitie pozinkovanej tyče v exteriéri bez ochrany: Bežný zinok časom prehrá boj s koróziou. Do exteriéru voľte minimálne žiarový zinok, ideálne nerez.
2. Zabudnutie na veľkoplošné podložky pri dreve: Toto je najčastejší hriech! Vedie k postupnému uvoľneniu spoja.
3. Kombinovanie nereze a zinku: Tieto dva materiály v priamom kontakte a vo vlhkom prostredí vytvárajú galvanický článok, čo vedie k zrýchlenej korózii menej ušľachtilého zinku.
4. Nedostatočné vyčistenie otvoru pre chemickú kotvu: Prach v otvore znižuje prídržnosť kotvy až o 50 %. Vždy otvor dokonale vyfúkajte a vykefujte.
5. Prílišné utiahnutie (strhnutie závitu): Najmä pri menších priemeroch a nižších pevnostných triedach hrozí pri použití veľkej sily strhnutie závitu. Uťahujte s citom.
