V čom sa uholníky s prelisom KPK líšia od štandardného radu KP?
Pri bežných tesárskych uholníkoch sú montážne otvory vyvŕtané v pravidelných radoch tesne za sebou. Ak do jednej línie vlákien dreva nabijete viacero klincov blízko okraja hranola, drevo môže pod záťažou prasknúť. Výrobca Domax® preto vyvinul rad uholníkov s prelisom KPK (hrúbka ocele 2,5 mm, certifikát ETA-24/0873), ktorý opúšťa tradičnú mriežku dier a nahrádza ju inteligentnou perforáciou podľa Eurokódu 5 (EN 1995-1-1).
Otvory na ramenách uholníkov KPK sú vystriedané (striedavo odsadené) tak, aby bola vždy dodržaná minimálna bezpečná vzdialenosť medzi klincami aj odstup od čelnej hrany trámu. Výsledkom je spoj s mimoriadnou statickou únosnosťou bez rizika rozštiepenia reziva.
3 konštrukčné skupiny uholníkov v kategórii KPK:
- Široký symetrický uholník KPK 4 (65 × 65 × 100 mm): Špeciálny model so šírkou až 100 mm a kratšími ramenami (65 mm) vybavený 22 otvormi Ø 5 mm. Perfektný pre nízke, ale široké hranoly a lepené BSH profily, kde potrebujete preniesť silu (až 12,7 kN) čisto cez klince alebo vruty.
- Asymetrický rad KPK 11, KPK 12 a KPK 13 (ramená 95 × 53 mm): Nerovnoramenné uholníky s predĺženým zvislým ramenom (95 mm) a skrátenou základňou (53 mm), dostupné v troch šírkach: 45 mm (KPK 11), 75 mm (KPK 12) a masívnych 110 mm (KPK 13). Ideálne tam, kde máte úzku dosadaciu plochu (napr. na pomúrnici či betónovom venci), ale potrebujete vysokú oporu boku krokvy alebo stĺpika.
- Zosilnený rad KPK 21, KPK 22, KPK 23 a KPK 33 (rozmer 95 × 65 × 65 mm): Najuniverzálnejší rozmer pre tesárske spoje hranolov so šírkou od 70 mm vyššie. Všetky štyri modely majú rovnaký vonkajší rozmer, no líšia sa schémou kotevných otvorov pre špecifické projektové uzly.
📐 Technická tabuľka: Rozmery, otvory a nosnosť uholníkov KPK
Pozrite si presné porovnanie všetkých 8 modelov uholníkov KPK (materiál DX51D s antikoróznou úpravou Z275):
| Model (Kód) | Ramená (A × B) | Šírka (C) | Hrúbka | Počet a priemer otvorov | Deklarovaná nosnosť |
|---|---|---|---|---|---|
| KPK 4 | 65 × 65 mm | 100 mm | 2,5 mm | 22× Ø 5 mm | 12,7 kN |
| KPK 11 | 95 × 53 mm | 45 mm | 2,5 mm | 11× Ø 5 mm + 3× Ø 11 mm | 10,4 kN |
| KPK 12 | 95 × 53 mm | 75 mm | 2,5 mm | 17× Ø 5 mm + 5× Ø 11 mm | 13,5 kN |
| KPK 13 | 95 × 53 mm | 110 mm | 2,5 mm | 25× Ø 5 mm + 6× Ø 11 mm | 16,7 kN |
| KPK 21 | 95 × 65 mm | 65 mm | 2,5 mm | 14× Ø 5 mm + 3× Ø 11 mm | 10,8 kN |
| KPK 22 | 95 × 65 mm | 65 mm | 2,5 mm | 14× Ø 5 mm + 1× Ø 7 mm + 3× Ø 11 mm | 10,6 kN |
| KPK 23 / KPK 33 | 95 × 65 mm | 65 mm | 2,5 mm | Kombinovaná perforácia Ø 5 / Ø 11 mm | cca 10,6 kN |
💡 Rada z praxe (Pavel Tulenko, zakladateľ Drevospoj.sk – 30 rokov skúseností):
„Modely KPK 12 (šírka 75 mm) a KPK 13 (šírka 110 mm) patria medzi moje najobľúbenejšie uholníky pri kotvení krokiev a väzníc tam, kde je málo miesta na spodnom tráme. Vďaka krátkemu spodnému ramenu (len 53 mm) uholník nikde neprečnieva cez hranu pomúrnice, no dlhé 95 mm rameno a šírka až 110 mm udržia obrovský ťah. Do otvorov Ø 5 mm použite tesárske konvexné klince ANCHOR Ø 4 mm a do otvorov Ø 11 mm skrutky s tanierovou hlavou alebo svorníkové kotvy M10.“
Hľadáte symetrické rozmery 90×90 mm, 105×105 mm alebo 140×140 mm? Pozrite si náš štandardný hrubostenný rad uholníkov s prelisom KP, ekonomický 2,0 mm rad uholníkov KPL, prípadne sa vráťte do hlavnej kategórie uholníky s prelisom.
Časté otázky k uholníkom s prelisom KPK (FAQ)

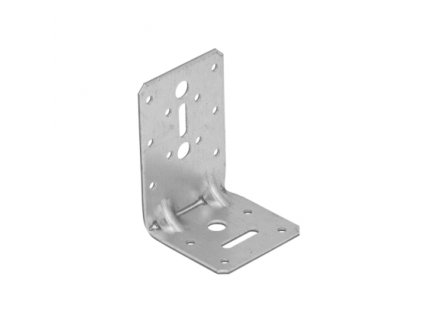

Prečo majú uholníky KPK 21, KPK 22, KPK 23 a KPK 33 rovnaký rozmer 95×65×65×2,5 mm?
Vonkajšie rozmery (dlhšie rameno 95 mm, kratšie rameno 65 mm, šírka 65 mm a hrúbka ocele 2,5 mm) majú všetky štyri modely identické. Líšia sa rozmiestnením a počtom kotevných otvorov Ø 11 mm a Ø 7 mm na kratšom a dlhšom ramene. Tesár alebo projektant si tak môže vybrať presnú schému dier podľa toho, či uholník kotví jedným svorníkom v osi, dvomi kotvami pri okrajoch alebo čisto klincami do dreva.
Aké klince a skrutky sú predpísané pre uholníky KPK?
Podľa certifikácie výrobcu Domax sú pre otvory Ø 5 mm určené hrebienkové tesárske klince ANCHOR Ø 4 mm alebo konštrukčné skrutky do dreva (Ø 4,5 – 5 mm). Pre veľké otvory Ø 11 mm sú určené vruty do dreva Ø 10 mm, skrutky s tanierovou hlavou Ø 8 – 10 mm, metrické skrutky M10 alebo oceľové kotvy do betónu M10.
