Trámová spojka GPC 45 - 46x80x65x1,5

Podrobný popis

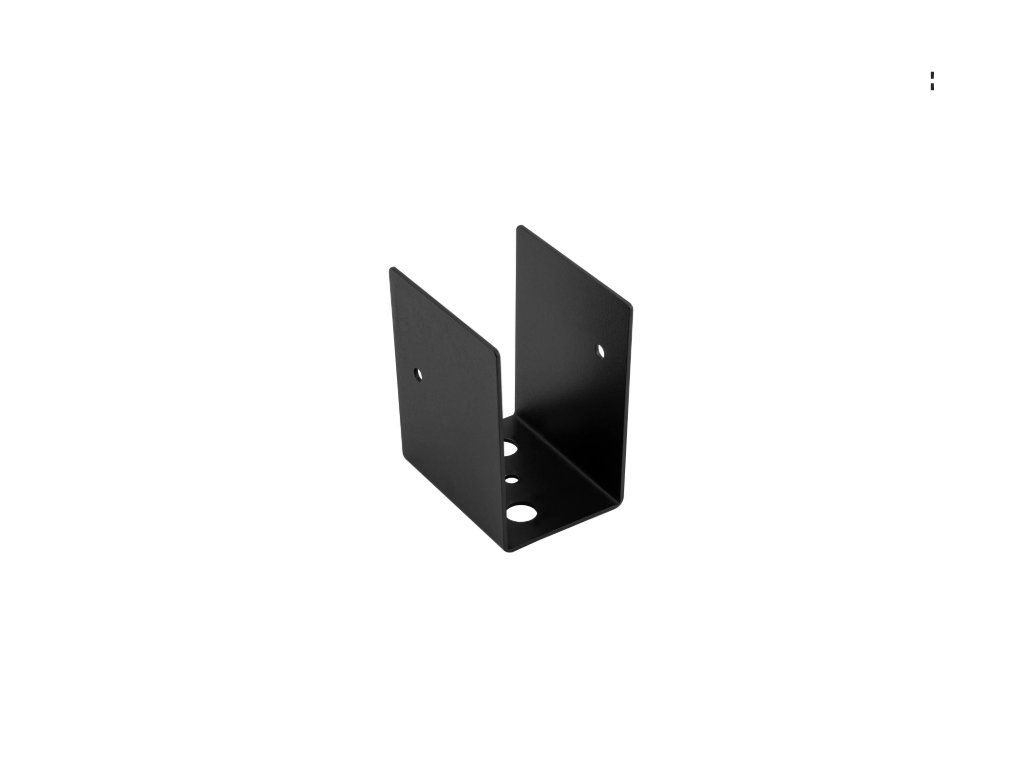

Trámová spojka GPC 45 – pre drevené prvky hrubé približne 45 mm

Pri stavbe pergoly, altánku alebo drevenej zásteny často potrebujete upevniť väčšie množstvo rovnakých lát, lamiel alebo menších hranolov. Ak by ste každý prvok spájali samostatným tesárskym zárezom, montáž by bola časovo náročnejšia a vyžadovala by podstatne presnejšie opracovanie dreva.

GPC 45 DOMAX vytvára jednoduché kovové lôžko pre drevený prvok s hrúbkou približne 45 mm. Vnútorná šírka profilu je približne 46 mm, takže je vhodná najmä pre hobľované laty, krokvy alebo hranoly v tomto rozmere.

Spojku upevníte k drevenej konštrukcii a vložený prvok následne mechanicky zaistíte vhodnými skrutkami.

Na čo sa GPC 45 používa?

GPC 45 je určená predovšetkým na montáž sekundárnych a výplňových drevených prvkov.

Využijete ju napríklad na:

• laty a priečne prvky pergoly,
• menšie krokvy,
• drevené hranoly hrubé približne 45 mm,
• horizontálne alebo vertikálne lamely,
• bočné zásteny pergoly,
• lamelové steny na zvýšenie súkromia,
• drevené rošty,
• moderné plotové a záhradné výplne,
• dekoratívne drevené konštrukcie.

Ďalšie kovanie pre podobné projekty nájdete v kategórii kovania na pergoly, altánky a prístrešky.

Pre aký rozmer dreva je GPC 45?

Najdôležitejším parametrom pri výbere je prvý rozmer spojky – 46 mm.

Ten vytvára priestor pre drevený prvok s nominálnou hrúbkou približne 45 mm.

Typickým príkladom môže byť:

• hranolek 45 × 45 mm,
• lata 45 × 70 mm,
• prvok 45 × 90 mm,
• iná doska alebo hranol s hrúbkou približne 45 mm.

Druhý rozmer dreva nie je samotnou šírkou spojky pevne určený – rozhodujúce je, aby jeho hrúbka zodpovedala približne 45 mm a aby konkrétna geometria montáže umožňovala jeho správne upevnenie.

Technické parametre GPC 45

GPC 45 alebo GPC 20 – aký je rozdiel?

Oba varianty fungujú na podobnom princípe. Hlavným rozdielom je šírka dreveného prvku, ktorý sa do spojky vkladá.

GPC 20 vyberte pre tenšie dosky alebo lamely. GPC 45 je vhodná pre podstatne robustnejšie drevené prvky s hrúbkou približne 45 mm.

Ak potrebujete tenší variant, pozrite si trámovú spojku GPC 20 – 21 × 60 × 65 × 1,5 mm.

Prečo použiť spojku namiesto tesárskeho zárezu?

Pri tradičnom riešení môžete jednotlivé drevené prvky zapúšťať alebo vyrezávať priamo do hlavného hranola. Pri desiatich alebo dvadsiatich lamelách to však znamená veľké množstvo merania a presného opracovania.

GPC 45 umožňuje vytvoriť spoj pomocou samostatného oceľového prvku.

Výhodou je:

• rýchlejšia montáž viacerých rovnakých prvkov,
• jednoduchšie dodržanie pravidelných rozstupov,
• menej opracovania hlavného dreveného nosníka,
• opakovateľný vzhľad každého spoja,
• možnosť ponechať čierne kovanie pohľadovo priznané.

GPC 45 na lamelovú stenu pergoly

Jedným z praktických použití GPC 45 je vytvorenie lamelovej alebo polopriehľadnej drevenej steny.

Jednotlivé drevené prvky hrubé približne 45 mm môžete osadiť v pravidelných rozstupoch a vytvoriť:

• bočnú ochranu proti slnku,
• zástenu na zvýšenie súkromia,
• vetrolam,
• dekoratívnu výplň pergoly,
• moderný architektonický prvok záhrady.

Pri takomto riešení je veľkou výhodou, že spojky pomáhajú udržať jednotlivé prvky v podobnej polohe a celý raster pôsobí pravidelnejšie.

GPC 45 na krokvy a priečne laty

GPC 45 môžete použiť aj na menšie krokvy a priečne prvky hornej konštrukcie pergoly, ak ich hrúbka zodpovedá približne 45 mm.

Pred montážou však zohľadnite celkové zaťaženie krokvy a konštrukcie. Pri nosných alebo staticky významných prvkoch nemožno automaticky predpokladať konkrétnu únosnosť iba podľa rozmeru kovovej spojky.

Aké skrutky použiť na GPC 45?

Pevnosť hotového spoja závisí nielen od spojky, ale aj od typu, priemeru, dĺžky a počtu použitých skrutiek.

Pre oceľové kovanie na drevených konštrukciách vyberajte vhodné skrutky pre tesárske kovania.

Pri pohľadovej pergole môže byť praktické použiť spojovací materiál s čiernou povrchovou úpravou, aby skrutky vizuálne ladili so spojkou.

Pri výbere sledujte:

• priemer konkrétneho otvoru v spojke,
• hrúbku dreveného prvku,
• hĺbku zaskrutkovania,
• počet potrebných upevňovacích bodov,
• charakter zaťaženia spoja.

Čierne práškové lakovanie

GPC 45 má čiernu práškovo lakovanú povrchovú úpravu. Tá chráni oceľový povrch a zároveň vytvára čistý vzhľad vhodný pre moderné záhradné konštrukcie.

Čierne kovanie dobre ladí najmä s:

• prírodným drevom,
• tmavo morenými hranolmi,
• čiernymi pätkami stĺpov,
• ďalšími čiernymi trámovými spojkami,
• čiernymi skrutkami.

Pred objednaním drevo premerajte

Označenie dreveného prvku ako 45 mm ešte nemusí znamenať, že má po celej dĺžke presne 45,0 mm.

Skutočný rozmer ovplyvňuje:

• hobľovanie,
• vlhkosť dreva,
• kalibrácia reziva,
• výrobné tolerancie.

Keďže GPC 45 vytvára profil široký približne 46 mm, odporúčame pred objednaním zmerať skutočnú hrúbku prvku, ktorý chcete do spojky osadiť.

GPC 45 nie je pätka stĺpa do betónu

GPC 45 nie je určená ako klasická kotviaca pätka dreveného stĺpa do betónu. Jej konštrukcia je určená na montáž drevených lát, lamiel, krokiev alebo menších hranolov v rámci drevenej konštrukcie.

Ak potrebujete ukotviť stĺp pergoly do betónu alebo zeme, použite vhodnú kotviacu pätku na drevené stĺpy.

Potrebujete ďalšie spojky na pergolu?

GPC rieši iba jeden konkrétny detail drevenej konštrukcie. Pre konce hranolov, šikmé vzpery alebo hlavné nosné uzly existujú ďalšie typy pergolového kovania.

Porovnajte si celú kategóriu trámových spojok GPC alebo ďalšie trámové spojky a kovanie na pergoly.

Vyberte GPC 45 46 × 80 × 65 × 1,5 mm, ak potrebujete rýchlo, čisto a pravidelne upevniť drevenú latu, lamelu alebo hranol s hrúbkou približne 45 mm.
