91x338x130 mm - Obojstranná pätka, PSW 90

Pevná obojstranná pätka PSW 90 na kotvenie hranolov 90 mm do betónu

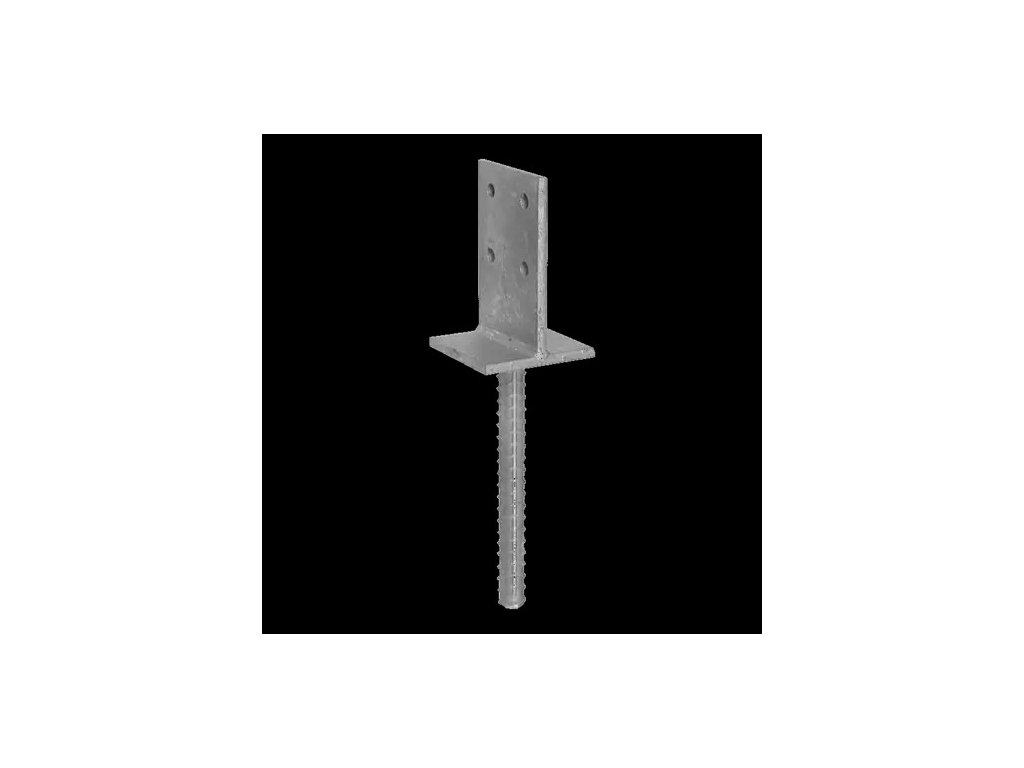

Obojstranná pätka PSW 90 je oceľová kotviaca pätka s roxorom určená na pevné osadenie dreveného stĺpa alebo hranola do betónového základu. Hodí sa na pergoly, altánky, prístrešky, plotové stĺpy, záhradné konštrukcie a ďalšie drevené stavby, kde potrebujete stabilný nosný bod.

Pätka je určená pre hranoly s prierezom 90 mm. Oceľové telo pevne objíme stĺp z oboch strán a kotevná tyč sa zapustí do betónu. Vďaka tomu drevený stĺp nestojí priamo na zemi, lepšie odoláva vlhkosti a celá konštrukcia pôsobí pevnejšie.

Hlavné výhody pätky PSW 90

• Pre hranoly 90 mm – vhodná voľba pre bežné stĺpy pergol, prístreškov, altánkov a plotových konštrukcií.
• Roxor do betónu – kotevná tyč Ø18 mm sa zapustí do betónovej pätky a vytvorí pevný základ pre stĺp.
• Hrúbka plechu 8 mm – robustnejšie telo pätky pomáha držať stĺp stabilne aj pri väčšej drevenej konštrukcii.
• 4 montážne otvory Ø11 mm – pripravené na pevné priskrutkovanie hranola cez metrické skrutky M10.
• Oceľ S235 – pevný materiál vhodný na stavebné kovanie a drevené konštrukcie.
• Strieborný žiarový zinok – antikorózna ochrana do exteriéru, kde pätka prichádza do kontaktu s vlhkosťou.
• Ochrana dreva pred hnitím – stĺp nie je položený priamo na betóne ani v zemi, takže menej trpí vlhkosťou.

Na čo sa používa obojstranná pätka PSW 90?

Obojstranná pätka na roxore PSW 90 je určená na kotvenie drevených stĺpov do betónu. Najviac dáva zmysel pri konštrukciách, kde má stĺp prenášať zaťaženie a zároveň zostať oddelený od zeme.

Technické parametre PSW 90

Pred objednaním si skontrolujte hlavne šírku pätky, rozmery hranola a spôsob montáže. Pri pätkách je dôležité, aby drevo do U-profilu sadlo bez zbytočného brúsenia, ale zároveň nemalo veľkú vôľu.

Ako správne namontovať pätku PSW 90?

Najpevnejší spôsob montáže je osadiť pätku priamo do čerstvého betónu. Tyč sa zapustí do betónovej pätky, pätka sa výškovo a smerovo vyrovná a po vyzretí betónu sa do nej vloží drevený hranol.

Odporúčaný postup montáže

• 1. Rozmerajte polohu stĺpov – pri pergole alebo prístrešku skontrolujte uhlopriečky a osové vzdialenosti.
• 2. Pripravte betónovú pätku – základ musí byť dostatočne pevný a prispôsobený hmotnosti konštrukcie.
• 3. Osadte roxor pätky do betónu – pätku držte v správnej výške a zvislici.
• 4. Nechajte betón vyzrieť – stĺp nezaťažujte skôr, než má betón potrebnú pevnosť.
• 5. Vložte hranol 90 × 90 mm – hranol vložte do U-profilu a skontrolujte zvislosť.
• 6. Prevŕtajte hranol cez otvory pätky – použite vhodný vrták do dreva podľa skrutky M10.
• 7. Dotiahnite cez M10 spoj – použite skrutky M10, matice a široké podložky.

Aký spojovací materiál použiť k pätke PSW 90?

Otvory v pätke majú priemer Ø11 mm, preto je vhodné použiť metrické skrutky M10. Aby sa tlak lepšie rozložil do dreva, odporúčame pridať aj vhodné matice a podložky.

Je PSW 90 správna pätka pre váš projekt?

Pätku vyberajte podľa rozmeru hranola, spôsobu kotvenia a toho, či robíte nový betónový základ alebo montujete do už hotového betónu.

Najčastejšie chyby pri montáži pätky stĺpa

• Pätka nie je v osi – pri pergole alebo prístrešku potom stĺpy nevyjdú rovno a konštrukcia sa ťažšie skladá.
• Roxor je osadený plytko – kotvenie môže byť slabé, hlavne pri vyššej alebo namáhanej konštrukcii.
• Drevo stojí priamo vo vode – ak stĺp nemá priestor na odvetranie, spodok dreva môže rýchlejšie hniť.
• Chýbajú podložky – matica môže tlačiť priamo do dreva a spoj sa časom uvoľní.
• Použije sa slabý spojovací materiál – otvory Ø11 mm sú určené na pevný M10 spoj, nie na náhodné vruty.
• Hotový betón sa zle vyčistí – pri chemickej kotve musí byť otvor čistý, inak sa zníži pevnosť spoja.
