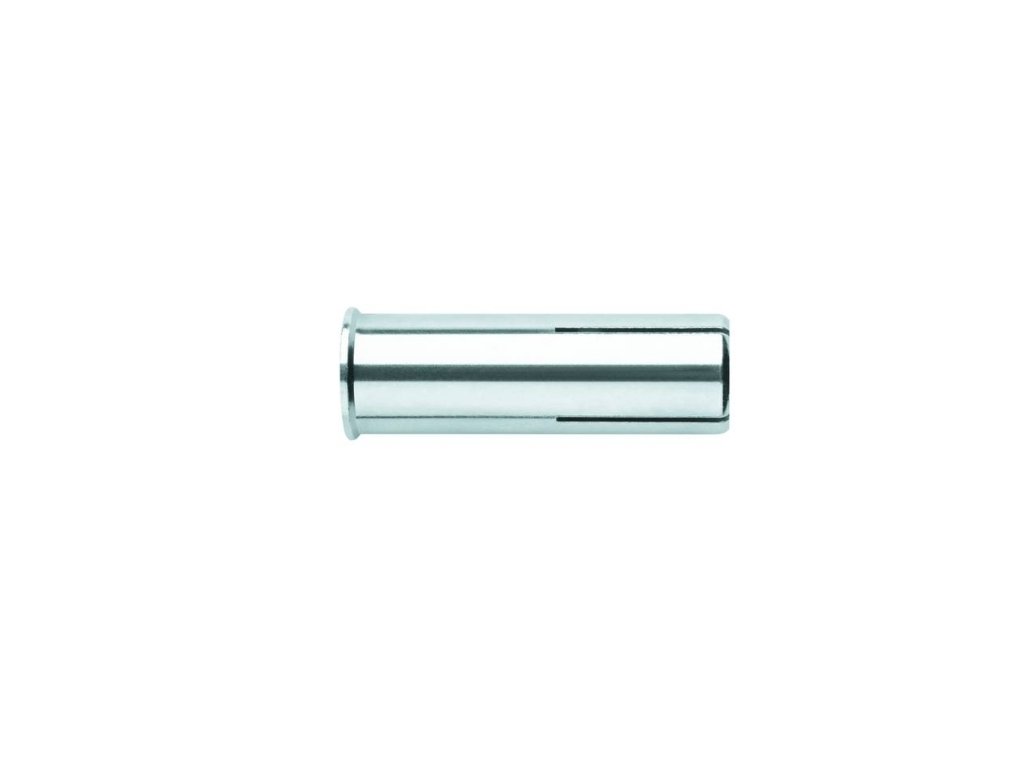

Kotva M10x40 ø12 HE-CL Zn oceľová zarážacia ETA-7

Podrobný popis

Oceľová narážacia kotva s vnútorným závitom

Vysoko odolná celokovová kotva navrhnutá pre bezpečné a pevné kotvenie v betóne. Je ideálnym riešením pre inštalácie, ktoré vyžadujú metrický spoj – napríklad pri vešaní potrubí, káblových trás alebo klimatizačných jednotiek pomocou závitových tyčí.

Hlavné výhody:

• Vnútorný metrický závit: Umožňuje jednoduché skrutkovanie a demontáž skrutiek alebo závitových tyčí bez porušenia kotviaceho bodu.

• Plytké vŕtanie: Vďaka svojej konštrukcii vyžaduje menšiu hĺbku vŕtania v porovnaní s klasickými rozpernými kotvami.

• Vysoká nosnosť: Masívne oceľové telo zaručuje stabilitu aj pri vyššom zaťažení v ťahu.

• Požiarna bezpečnosť: Keďže je vyrobená z pozinkovanej ocele, spĺňa najprísnejšie požiadavky na požiarnu odolnosť spojov.

Príklady použitia:

• Upevňovanie závitových tyčí (napr. pri montáži vzduchotechniky).

• Inštalácia potrubných systémov a protipožiarnych rozvodov.

• Kotvenie strojných zariadení a oceľových konštrukcií k betónovému podkladu.

• Montáž konzol, nosníkov a káblových žľabov.

Postup montáže:

1. Vyvŕtajte otvor zodpovedajúceho priemeru.

2. Otvor dôkladne vyčistite od prachu.

3. Vložte narážaciu kotvu do otvoru (môže byť zarovnaná s povrchom alebo zapustená).

4. Pomocou narážacieho osadzovacieho nástroja a kladiva rozbite vnútorný klin, čím kotvu zafixujete.

5. Zaskrutkujte metrickú skrutku alebo závitovú tyč.

Technická špecifikácia:

• Materiál: Oceľ, galvanicky pozinkovaná.

• Typ závitu: Metrický (M6, M8, M10, M12, M16 podľa variantu).

• Vhodný podklad: Nevybúraný betón, prírodný kameň.

• Rozmer kotvy (závit)	Priemer vrtáka	Hĺbka vŕtania (min.)	Dĺžka kotvy
  M6	8 mm	25 – 30 mm	25 mm
  M8	10 mm	30 – 35 mm	30 mm
  M10	12 mm	40 – 45 mm	40 mm
  M12	15 mm	50 – 55 mm	50 mm
  M16	20 mm	65 – 70 mm	65 mm
