Uholník s prelisom vs. montážny: Technický sprievodca správnym výberom

Voľba medzi montážnym uholníkom s prelisom a jeho rovným variantom je jedným z kľúčových technických rozhodnutí pri akejkoľvek drevenej konštrukcii. Nesprávna voľba vedie k priehybu, kývaniu konštrukcie a v krajnom prípade k zlyhaniu spoja. Tento technický sprievodca vám presne vysvetlí, na akom princípe funguje prelis, kedy je jeho použitie nevyhnutné a kedy pre vaše potreby plne postačuje rovný uholník.

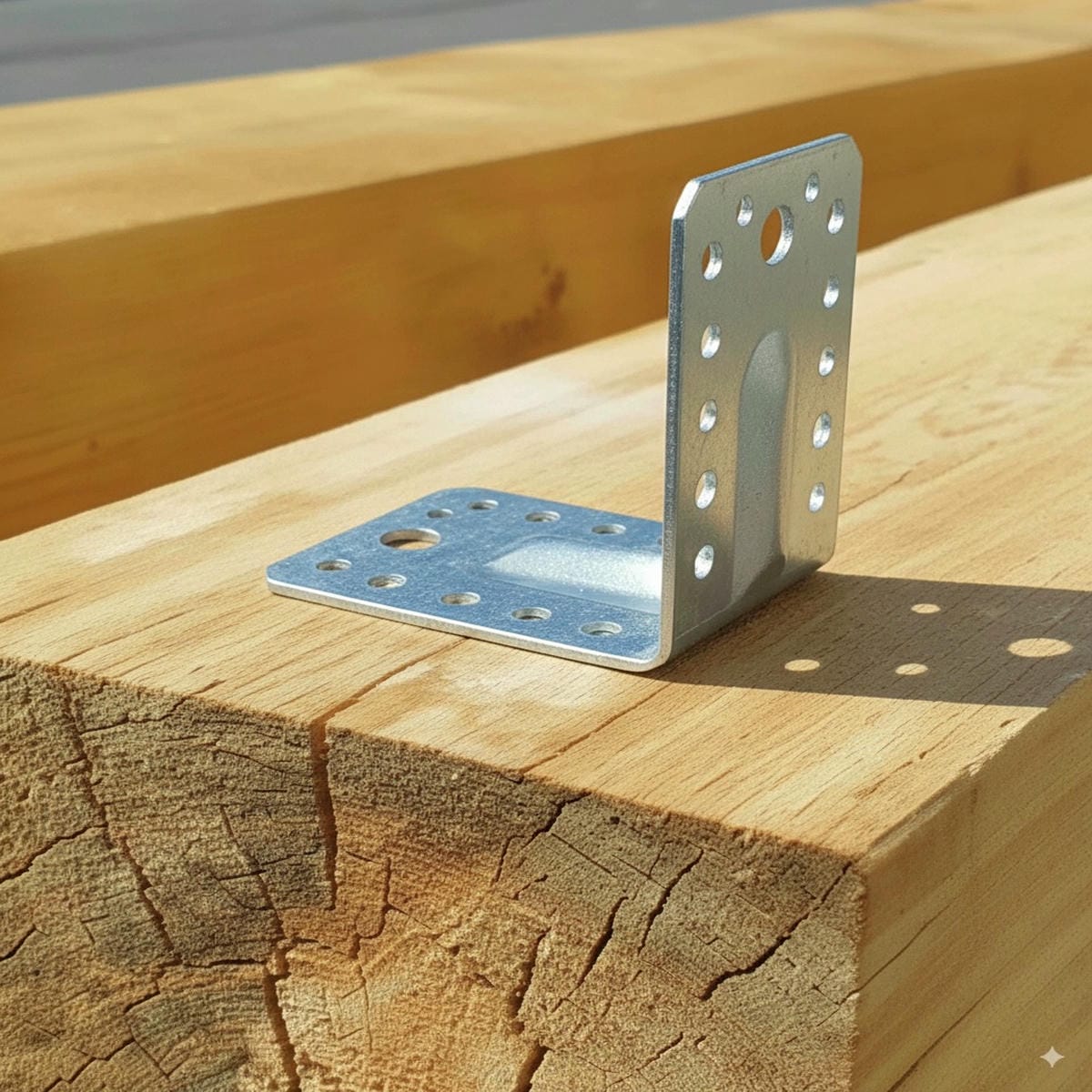

Funkcia prelisu: Odolnosť voči ohybovému momentu

Prelis, alebo výstužné rebro, mení prierez uholníka z jednoduchého tvaru "L" na zložený profil, ktorý oveľa lepšie odoláva ohybu. Funguje na podobnom princípe ako I-profil v oceľových nosníkoch – materiál je umiestnený ďalej od osi ohybu, čím sa dramaticky zvyšuje tuhosť celého prvku bez výrazného nárastu hmotnosti.

V praxi to znamená tri kľúčové výhody:

• Vyššia tuhosť: Uholník s prelisom si pod zaťažením oveľa lepšie zachováva svoj 90° uhol.
• Väčšia nosnosť: Vďaka svojej geometrii dokáže preniesť výrazne vyššie sily, než rovnaký uholník bez prelisu.
• Dlhodobá stabilita: V konštrukciách namáhaných cyklickými zmenami (vietor, zmeny vlhkosti) zabraňuje postupnému "unaveniu" a deformácii spoja.

Vizuálny dôkaz: Statická analýza v praxi

Rozdiel v tuhosti nie je len teoretický. Moderné inžinierske nástroje nám umožňujú presne simulovať, čo sa deje s uholníkom pod zaťažením. Nasledujúce obrázky z FEM (Metóda konečných prvkov) analýzy ukazujú deformáciu a rozloženie napätia v oboch typoch uholníkov pri rovnakom zaťažení.

Porovnanie deformácie (priehybu)

Rovný uholník

Pri zaťažení dochádza k výraznej deformácii. Uholník stráca svoj 90° uhol, čo v praxi znamená kývanie a priehyb celej konštrukcie.

Uholník s prelisom (výstužou)

Vďaka výstužnému rebru je deformácia absolútne minimálna. Uholník si zachováva svoj tvar a zaisťuje tuhosť spoja.

Porovnanie vnútorného napätia (riziko zlyhania)

Rovný uholník

Napätie je nebezpečne koncentrované v ohybe (červená zóna). V tomto mieste hrozí pri preťažení alebo únave materiálu zlyhanie (zlomenie).

Uholník s prelisom (výstužou)

Prelis efektívne roznáša napätie po väčšej ploche. Chýbajú kritické body, čo zaisťuje oveľa vyššiu bezpečnosť a nosnosť spoja.

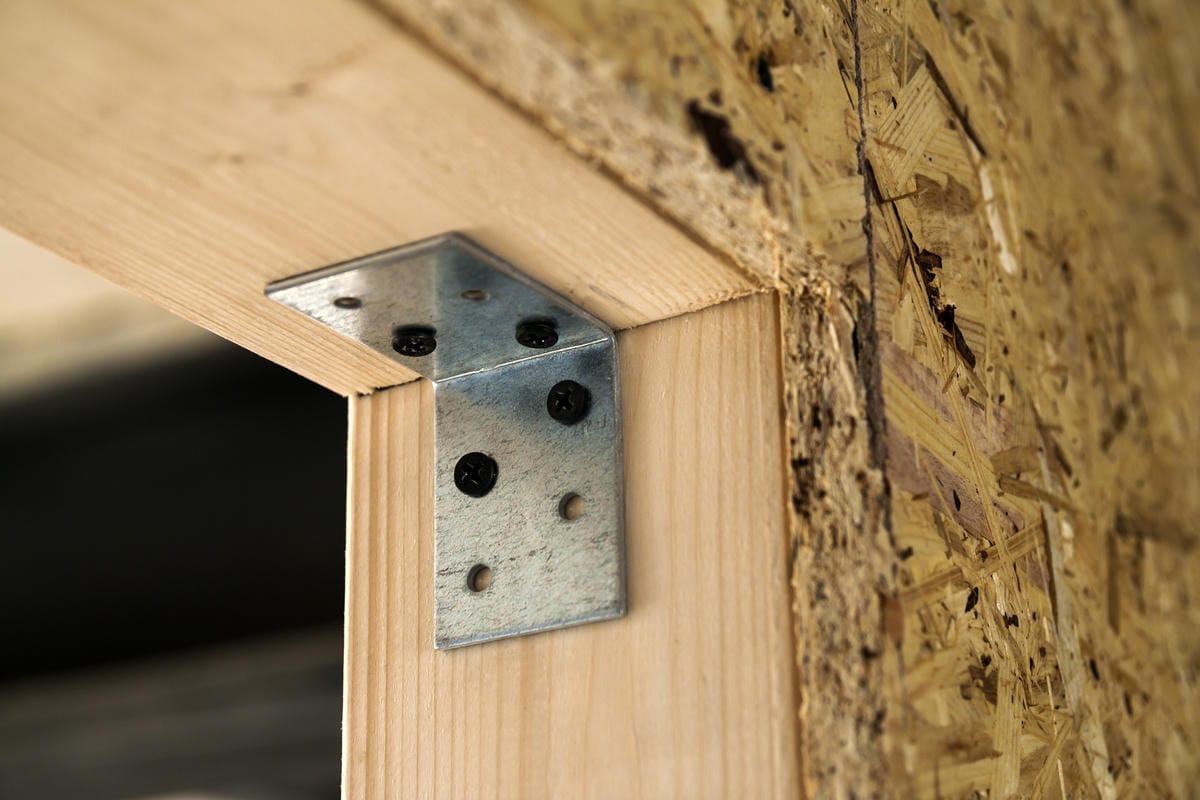

Kedy použiť rovný montážny uholník

Rovný uholník je určený pre nenosné a staticky menej náročné aplikácie, kde jeho primárnou funkciou je fixácia polohy a zaistenie pravouhlosti. Jeho použitie je efektívne a správne v nasledujúcich prípadoch:

• Montáž nábytku: Spájanie korpusov skriniek, pripevňovanie políc v skriniach, spevňovanie rohov zásuviek.
• Výroba rámov a boxov: Konštrukcie, kde nedochádza k vysokému zaťaženiu v ohybe (rámy na obrazy, drevené debničky).
• Doplnkové vystuženie: Situácie, kde hlavnú nosnú funkciu plní iný konštrukčný prvok alebo spoj.

Pre tieto úlohy plne postačujú štandardné rovné spojovacie uholníky KL alebo univerzálne montážne uholníky KM.

Kedy je uholník s prelisom technickou nevyhnutnosťou

Pre všetky nosné spoje, najmä v exteriéri, je použitie uholníka s prelisom technickou požiadavkou, nie voľbou. Sily od zaťaženia snehom, vetrom a vlastnej hmotnosti konštrukcie vyžadujú certifikovanú pevnosť a tuhosť.

Uholník s prelisom použite vždy pri:

• Stavbe pergol, altánkov a prístreškov: Pripojenie nosných stĺpov k priečnym trámom (pomúrniciam) je kritický detail. Na tieto aplikácie sú určené pevné uholníky s prelisom typu KP a KPL.
• Konštrukcii krovu: Spojenie krokvy s pomúrnicou, klieštinami alebo väznicou musí byť absolútne spoľahlivé. Pri extrémne zaťažených spojoch alebo dlhých ramenách sa používajú najpevnejšie uholníky s dvojitým prelisom LBS.
• Montáži nosných trámových spojov: Akýkoľvek spoj, kde sa prenáša zaťaženie z jedného dreveného prvku na druhý, napríklad pri nosných roštoch podláh alebo stropov.

Spojovací materiál: Najčastejší zdroj zlyhania spoja

Pevnosť uholníka je plne závislá od spôsobu jeho ukotvenia. Použitie nevhodných skrutiek (napr. sadrokartonárskych) degraduje celý spoj, pretože ich malá hlava a krehký materiál nie sú navrhnuté na prenos šmykových síl.

Používajte výhradne spojovací materiál určený pre tesárske kovanie:

• Skrutky do kovaní: Na kotvenie plechových kovaní do dreva sú určené špeciálne skrutky pre tesárske kovania, ktoré majú zosilnenú hlavu pre dokonalé dosadnutie a optimalizovaný závit pre vysokú pevnosť v ťahu.
• Kotevné klince: Rýchlou a veľmi pevnou alternatívou, najmä pri sériovej montáži, sú kotevné (ANCHOR) klince s krúžkovým profilom, ktorý zabraňuje ich spätnému uvoľneniu z dreva.

Dôležité pravidlo: Vždy osaďte všetky diery v uholníku. Ich počet a rozmiestnenie sú navrhnuté pre optimálny roznos síl do dreveného prvku.

Prehľadná tabuľka pre rýchle rozhodovanie

Praktické otázky a odpovede (FAQ)

Aký konkrétny uholník použiť na pergolu z hranolov 100x100 mm?

Pre tento bežný rozmer je osvedčenou a staticky vyhovujúcou voľbou uholník 90x90x65 mm s prelisom, ktorý zabezpečí dostatočnú opornú plochu a pevnosť. Nájdete ho v našej kategórii uholníkov KP a KPL.

Je nutné použiť skrutky do každej dierky?

Áno. Najmä pri uholníkoch s prelisom je rozmiestnenie dier navrhnuté tak, aby sa sily preniesli rovnomerne a využil sa plný potenciál výstužného rebra. Vynechanie dier výrazne znižuje certifikovanú nosnosť spoja.

Môžem kombinovať rôzne typy uholníkov na jednej stavbe?

Áno, je to bežná prax. Na nosné spoje (napr. stĺpy pergoly) použijete uholníky s prelisom, zatiaľ čo na nenosné priečky alebo dekoračné prvky môžete použiť jednoduchšie rovné montážne uholníky.

Zhrnutie a kľúčové pravidlo

Rozhodovací proces je v skutočnosti veľmi jednoduchý, ak sa držíte jedného pravidla: Ak je spoj nosný alebo sa nachádza v exteriéri, použite uholník s prelisom. Pre nenosné a interiérové aplikácie postačuje rovný uholník.

Správna voľba materiálu a dodržanie montážnych postupov, vrátane použitia adekvátneho spojovacieho materiálu, nie je len o estetike, ale predovšetkým o dlhodobej funkčnosti a bezpečnosti vašej konštrukcie.
