Skrutky do dreva predstavujú esenciálny komponent v inžinierstve drevených konštrukcií. Ich správna špecifikácia, vychádzajúca z platných noriem ako Eurokód 5 (EN 1995-1-1), je fundamentálna pre zabezpečenie mechanickej odolnosti, stability a dlhodobej životnosti nosných aj nenosných prvkov. Tento manuál poskytuje vyčerpávajúci technický prehľad od materiálovej vedy až po pokročilé výpočtové metódy a praktické aplikácie pre konštrukčné skrutky do dreva.

Normatívna a legislatívna báza

Pre použitie v nosných konštrukciách musia tesárske skrutky spĺňať požiadavky harmonizovanej normy EN 14592. To znamená, že musia niesť označenie CE a výrobca je povinný poskytnúť Vyhlásenie o parametroch (DoP - Declaration of Performance). Tento dokument je kľúčový, pretože garantuje a deklaruje mechanické vlastnosti výrobku (napr. únosnosť v ťahu, v ohybe), ktoré sú nevyhnutné pre statický výpočet.

• Vruty do dreva / Skrutky do dreva: V bežnej praxi ide o synonymá.
• Samorezné skrutky do dreva: Tento termín sa vzťahuje na geometriu hrotu a závitu, ktorá umožňuje aplikáciu bez predchádzajúcej prípravy otvoru, čím sa minimalizujú štiepacie sily v dreve.
• Konštrukčné skrutky / Tesárske skrutky: Skrutky s priemerom typicky ≥ 6 mm s deklarovanými mechanickými vlastnosťami pre nosné spoje.

Konštrukčná anatómia a jej vplyv na výkon

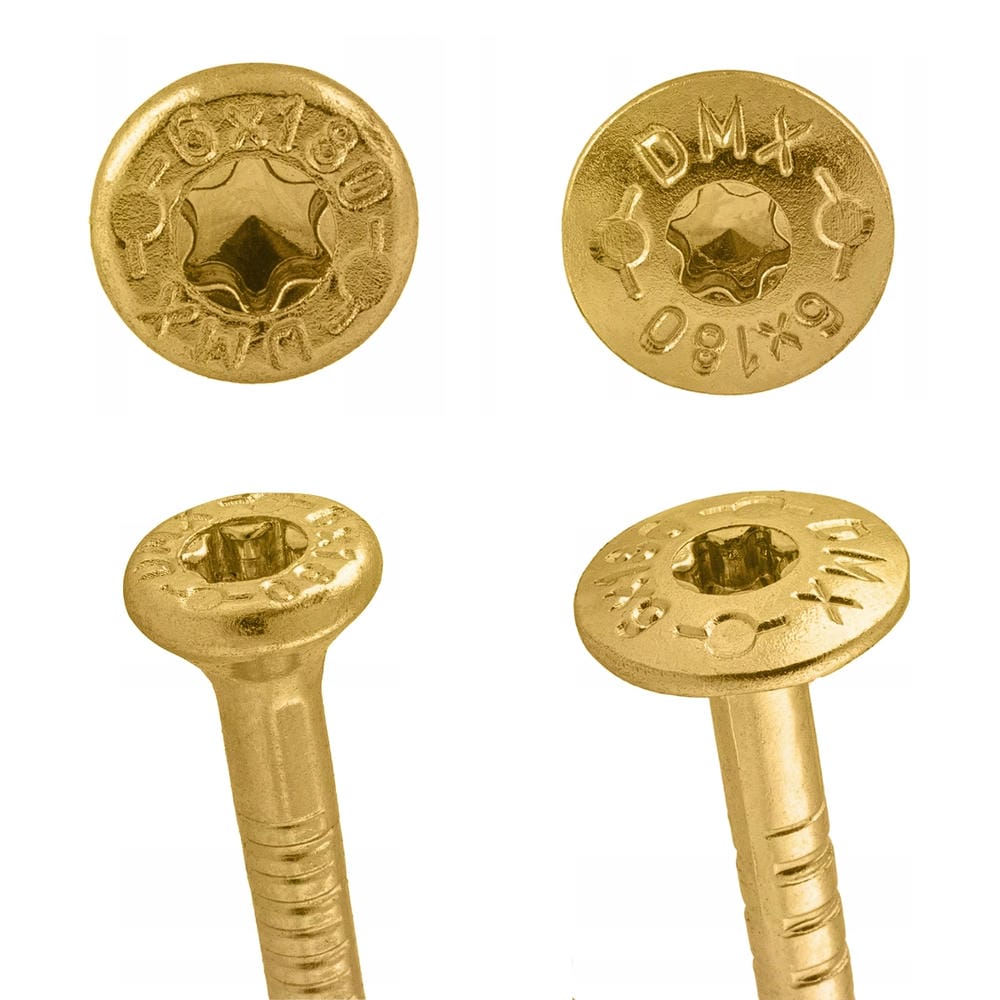

Hlava skrutky: Tanierová vs. Zápustná

• Skrutky s tanierovou hlavou: Zabezpečujú veľkú dosadaciu plochu, čím výrazne zvyšujú odolnosť proti pretiahnutiu hlavy (pull-through resistance, fhead,k). Sú nevyhnutné pre spoje, kde je hlava zaťažená ťahovou silou.
• Skrutky so zápustnou hlavou: Určené pre aplikácie vyžadujúce lícovanie s povrchom materiálu. Pri ich použití v tenkých doskových materiáloch (napr. skrutky do OSB) je nutné overiť únosnosť na pretiahnutie, ktorá je výrazne nižšia.


Drážka: Technická superiorita systému TORX

Skrutky do dreva TORX využívajú drážku v tvare šesťcípej hviezdy. Tento dizajn umožňuje takmer kolmý prenos sily z bitu na skrutku, čo minimalizuje radiálne sily a prakticky eliminuje jav "cam-out". Tým umožňuje efektívny prenos vysokého krútiaceho momentu potrebného pre dlhé a hrubé tesárske skrutky. Použitie správneho bitu TORX je základom pre efektívnu a bezpečnú montáž.

Driek a typ závitu

• Čiastočný závit: Hladká časť drieku pod hlavou umožňuje pevné stiahnutie dvoch drevených prvkov k sebe. Toto je štandardné riešenie pre väčšinu nosných spojov.
• Plný závit: Tieto skrutky fixujú prvky v danej vzdialenosti. Používajú sa na prenos tlakových a ťahových síl pozdĺž osi skrutky, napríklad pri zosilňovaní nosníkov alebo prenosu zaťaženia.
• Doplnkové prvky: Frézujúce rebrá na drieku znižujú trecí odpor, čím redukujú potrebný krútiaci moment. Pílovitý alebo vlnitý profil závitu uľahčuje prenikanie do materiálu.

Materiálová veda a životnosť spoja

Pevnostné triedy a materiály

Skrutky sú vyrábané z uhlíkovej ocele (často zušľachtenej) alebo z nerezovej ocele. Pevnostné vlastnosti ocele priamo ovplyvňujú únosnosť skrutky v ohybe (charakteristický plastický moment My,k) a v ťahu (ftens,k).

Povrchová ochrana a triedy použitia (SC) podľa Eurokódu 5

Voľba ochrany je podmienená triedou použitia (Service Class - SC), v ktorej sa bude konštrukcia nachádzať:

• SC 1 (interiér, suché prostredie): Štandardná uhlíková oceľ s galvanickým pozinkovaním.
• SC 2 (chránený exteriér, možnosť občasného vlhnutia): Vyžaduje sa vyšší stupeň ochrany, napr. špeciálne organické povlaky alebo nerezová oceľ.
• SC 3 (exteriér, vystavené poveternostným vplyvom): Tu sú požiadavky najvyššie:
  • Skrutky do dreva A2 (nerezová oceľ 1.4301): Štandard pre väčšinu exteriérových aplikácií, ako sú skrutky na terasu, fasádne rošty a pergoly.
  • Skrutky do dreva A4 (nerezová oceľ 1.4401): Obsahujú molybdén, ktorý zvyšuje odolnosť voči chloridom. Sú určené do agresívneho prostredia (prímorské oblasti, okolie bazénov, priemyselné zóny).

Chemická kompatibilita a skryté riziká

• Galvanická korózia: Nekombinujte nerezové skrutky s pozinkovanými oceľovými prvkami (napr. uholníkmi) vo vlhkom prostredí. Dôjde k zrýchlenej korózii menej ušľachtilého zinku.
• Reakcia s drevinami: Drevo s vysokým obsahom tanínov (dub, agát) reaguje s bežným zinkom a spôsobuje tmavé zafarbenie okolia skrutky. V týchto prípadoch je použitie nerezových skrutiek nevyhnutnosťou.
• Impregnované drevo: Chemické impregnácie môžu byť agresívne voči štandardným povlakom. Vyžaduje sa vyšší stupeň ochrany.

Princípy navrhovania spojov

Základné dimenzovanie a geometria spoja

Únosnosť na vytrhnutie (Fax,Rk) je priamo úmerná efektívnej dĺžke závitu v nosnom prvku. Ako praktické pravidlo sa pre nosné spoje vyžaduje minimálna hĺbka zaskrutkovania aspoň 8-násobok priemeru skrutky (8d). Kľúčové je tiež dodržanie minimálnych vzdialeností od okrajov a medzi skrutkami podľa EC5, aby sa predišlo štiepaniu dreva.

Módy zlyhania a únosnosť spoja

Bočná únosnosť šmykového spoja je daná najslabším článkom reťazca a môže nastať jedným z niekoľkých módov zlyhania: otlačenie dreva v jednom alebo oboch prvkoch, alebo vytvorenie jedného či dvoch plastických kĺbov v skrutke. Moderné konštrukčné skrutky sú navrhnuté tak, aby zlyhávali húževnato (plastickým pretvorením), čo je bezpečnejší spôsob porušenia.

Pokročilé aspekty: Kombinované zaťaženie a efekt skupiny

• Kombinácia šmyku a ťahu: Pri šikmých skrutkách je nutné posúdiť interakciu oboch zaťažení podľa vzorcov v EC5.
• Efekt skupiny: Pri viacerých skrutkách v rade za sebou nie je únosnosť skupiny jednoduchým súčtom. Prvé skrutky v rade prenášajú viac zaťaženia, čo sa zohľadňuje tzv. efektívnym počtom skrutiek (nef).

Aplikácia v moderných drevených materiáloch

• Lepené lamelové drevo (BSH/Glulam): Homogénny materiál, ktorý umožňuje spoľahlivé kotvenie.
• Krížom lepené drevo (CLT/X-LAM): Vyžaduje špecifický prístup pri skrutkovaní do plochy a najmä do úzkych hrán, kde je únosnosť nižšia.
• Vrstvené drevo (LVL): Extrémne hustý a pevný materiál, pri ktorom je predvŕtanie takmer vždy nevyhnutné.

Praktická montáž a náradie

• Náradie: Pre konštrukčné skrutky je ideálny rázový uťahovač, ktorý dodáva vysoký krútiaci moment v impulzoch. Pre menšie skrutky alebo tam, kde je potrebná kontrola momentu, je vhodnejší skrutkovač s nastaviteľnou spojkou.
• Technika: Vždy sa snažte skrutkovať kolmo na povrch (pokiaľ projekt nevyžaduje inak). Vyhnite sa nadmernému utiahnutiu, ktoré môže strhnúť závit v dreve alebo poškodiť hlavu skrutky. Nezabudnite na správny bit TORX podľa priemeru skrutky.

Zjednodušte si výber: Využite našu kalkulačku

Teória a normy môžu byť zložité. Preto sme pre vás pripravili interaktívny nástroj. Naša kalkulačka na výber vrutov vám po zadaní typu spoja a hrúbok materiálov okamžite odporučí vhodný priemer, dĺžku, typ hlavy a materiál skrutky pre vašu aplikáciu. Prejdite od teórie k praxi jedným kliknutím!

Najčastejšie chyby pri realizácii

1. Nedostatočná dĺžka: Krátky záber závitu v nosnom prvku dramaticky znižuje únosnosť.
2. Nesprávna hlava: Použitie zápustnej hlavy tam, kde je potrebný prítlak.
3. Podcenené okraje: Príliš blízke umiestnenie skrutky k okraju vedie k rozštiepeniu dreva.
4. Korózia: Použitie bežných pozinkovaných skrutiek v exteriéri miesto nerezových terasových skrutiek.
5. Ignorovanie predvŕtania v tvrdom dreve: Riskujete prasknutie materiálu alebo zlomenie skrutky.
6. Nesprávny bit: Použitie opotrebovaného alebo nesprávneho bitu (napr. PZ namiesto TORX) vedie k zničeniu hlavy.

FAQ: Rozšírené otázky a odpovede

1. Aký je rozdiel medzi skrutkou s tanierovou a zápustnou hlavou?

Skrutky s tanierovou hlavou sú určené pre nosné spoje, kde je potrebný vysoký prítlak. Skrutky so zápustnou hlavou sa používajú tam, kde je potrebný hladký, lícovaný povrch, napríklad pri opláštení OSB doskami.

2. Je naozaj nutné predvŕtavať tvrdé drevo?

Áno. Pri tvrdých drevinách (dub, agát) a pri priemeroch skrutiek nad 8 mm predvŕtanie (na cca 0.7-násobok priemeru skrutky) zabraňuje rozštiepeniu dreva a znižuje riziko zlomenia skrutky.

3. Aké skrutky použiť na terasu z červeného smreka?

Pre akúkoľvek vonkajšiu terasu sú nevyhnutné skrutky na terasu A2. Materiál A2 zabráni korózii a nevzhľadným hrdzavým škvrnám. Predvŕtanie je stále odporúčané pre čistý výsledok.

4. Znamenajú pojmy "vruty do dreva" a "skrutky do dreva" to isté?

V bežnej praxi áno, tieto termíny sa používajú ako synonymá.

5. Prečo mi prasklo drevo pri skrutkovaní blízko okraja?

Pravdepodobne ste nedodržali minimálne okrajové vzdialenosti definované v norme Eurokód 5. Skrutka pri zavŕtavaní vytvára v dreve rozpínacie sily, ktoré môžu pri malom krytí viesť k rozštiepeniu.

6. Aký bit TORX potrebujem pre konštrukčné skrutky 8x200 mm?

Pre tesárske skrutky s priemerom 8 mm (a často aj 10 mm) je priemyselným štandardom bit TORX T40.
