Praktický sprievodca metrickými skrutkami: Ako si správne vybrať

Výber správneho spojovacieho materiálu je základným predpokladom pre kvalitný, pevný a bezpečný spoj. Pri práci s kovmi, v strojárstve či pri mnohých stavebných projektoch sú základným prvkom práve metrické skrutky. Zdanlivo zložité označenia ako M8x40, pevnostné triedy 8.8 či normy DIN však majú svoj logický systém. Cieľom tohto článku je tento systém objasniť a poskytnúť praktický návod, ako si z ponuky metrických skrutiek na Drevospoj.sk vybrať ten správny typ pre vašu konkrétnu aplikáciu.

Ako čítať označenie metrických skrutiek

Pochopenie štandardizovaného označenia je prvým a najdôležitejším krokom. Každý údaj v označení, napríklad M10x50 8.8 DIN 933, má svoj presný význam.

• Písmeno "M" a prvé číslo (M10): "M" označuje metrický závit. Číslo za ním udáva nominálny vonkajší priemer závitu v milimetroch. V tomto prípade ide o skrutku s priemerom 10 mm.
• Číslo za "x" (x50): Udáva dĺžku drieku skrutky v milimetroch, meranú od spodnej strany hlavy po koniec skrutky. Výnimkou sú skrutky so zápustnou hlavou, kde sa meria celková dĺžka vrátane hlavy.
• Pevnostná trieda (8.8): Jeden z najdôležitejších, no často prehliadaných údajov. Určuje mechanické vlastnosti materiálu skrutky. Podrobnejšie sa mu venujeme v nasledujúcej kapitole.
• Norma (DIN 933): Odkaz na technickú normu, ktorá detailne špecifikuje všetky geometrické vlastnosti skrutky (tvar hlavy, stúpanie závitu, tolerancie). Zaručuje zameniteľnosť skrutiek.

Pevnostná trieda: Rozhodujúci faktor pre bezpečnosť spoja

Pevnostná trieda skrutiek je kód, spravidla vyrazený na hlave skrutky, ktorý definuje jej pevnostné charakteristiky. Nesprávne zvolená pevnosť môže viesť k zlyhaniu spoja.

Pochopenie kódu (príklad 8.8)

• Prvé číslo (8): Vynásobením x100 získame minimálnu pevnosť v ťahu v MPa (8 x 100 = 800 MPa). Je to hodnota napätia, pri ktorej dôjde k pretrhnutiu skrutky.
• Druhé číslo (.8): Určuje pomer medze klzu k pevnosti v ťahu. Vynásobením s vypočítanou pevnosťou v ťahu získame medzu klzu (800 x 0.8 = 640 MPa). Toto je kľúčová hodnota, ktorá udáva napätie, pri ktorom sa skrutka začne trvalo deformovať. Spoj s takto poškodenou skrutkou už nie je spoľahlivý.

Bežné pevnostné triedy a ich použitie:

• Trieda 5.8: Pre menej namáhané a podradné spoje.
• Trieda 8.8: Najbežnejší štandard pre všeobecné použitie. Ponúka ideálny pomer medzi pevnosťou, húževnatosťou a cenou.
• Trieda 10.9: Pre vysoko namáhané spoje vyžadujúce vyššiu pevnosť.

Rozdelenie metrických skrutiek podľa hlavy a použitia

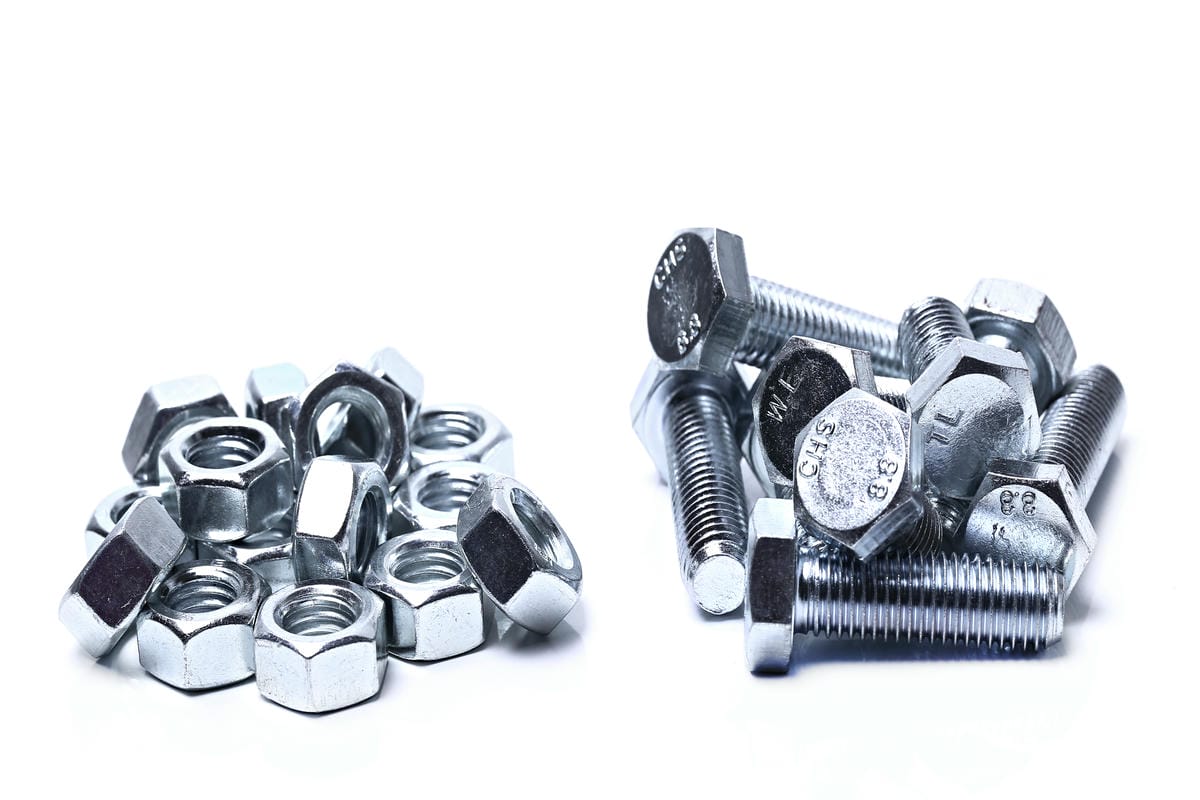

• Skrutky so šesťhrannou hlavou (DIN 933/931): Najrozšírenejší typ, umožňujúci prenos vysokých uťahovacích momentov. Sú štandardom pre oceľové konštrukcie a stroje. Pozrite si sortiment šesťhranných skrutiek s celým závitom DIN 933.
• Skrutky s valcovou hlavou a vnútorným šesťhranom (DIN 912): Ideálne pre spoje, kde je obmedzený prístup z boku. Spoj má navyše čistý, technický vzhľad. Ideálnou voľbou je pozinkovaná imbusová skrutka DIN 912.

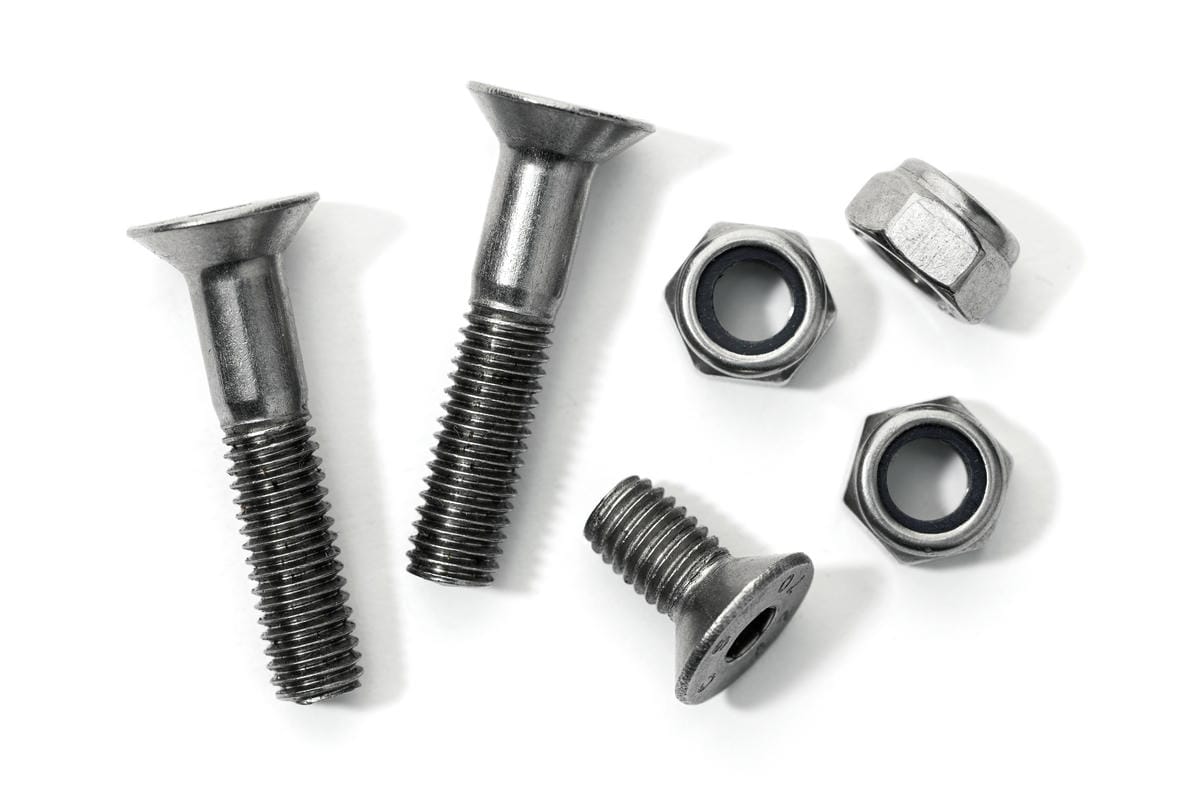

• Skrutky so zápustnou hlavou (DIN 7991): Navrhnuté tak, aby bola hlava po montáži v rovine s povrchom materiálu. Sú nevyhnutné tam, kde by vystupujúca hlava prekážala. Príkladom je zápustná (kužeľová) imbusová skrutka pevnosti 10.9.
• Vratové skrutky (DIN 603): Majú hladkú polguľatú hlavu a štvorhran, ktorý sa zahryzne do materiálu (najmä dreva) a zabráni pretáčaniu. Sú ideálne pre spoje drevených prvkov. Kompletný výber nájdete v kategórii metrická vratová skrutka.

Predvŕtanie otvorov pre metrické skrutky

Presné predvŕtanie je kľúčové pre funkčnosť spoja. Rozlišujeme dva typy otvorov:

• Priechodný otvor: Otvor, cez ktorý prejde celá skrutka voľne. Jeho priemer musí byť o niečo väčší ako priemer skrutky (napr. pre skrutku M8 sa vŕta otvor s priemerom 8,5 až 9 mm).
• Otvor pre závit (jadrový otvor): Otvor, do ktorého budete následne rezať závit pomocou závitníka. Musí mať priemer menší ako nominálny priemer skrutky. Vzorec je: Priemer skrutky – Stúpanie závitu.

Pri vŕtaní do kovových materiálov sú nevyhnutnosťou kvalitné vrtáky do kovu, pri príprave priechodných otvorov v drevených prvkoch zase správne vrtáky do dreva.

Nevyhnutné príslušenstvo: Podložky a matice

Spoj s metrickou skrutkou je kompletný až s použitím správneho príslušenstva. Jeho úlohou je nielen dokončiť spoj, ale aj zaistiť jeho dlhodobú funkčnosť a bezpečnosť.

Podložky: Nenápadný prvok s kľúčovou funkciou

Podložka nie je len "kúsok plechu". Plní niekoľko dôležitých úloh:

• Ploché podložky (DIN 125): Najzákladnejším a najpoužívanejším typom sú ploché podložky podľa normy DIN 125. Ich primárnou úlohou je rozložiť tlak hlavy skrutky alebo matice na väčšiu plochu. Tým sa zabráni poškodeniu (otlačeniu alebo vtlačeniu) povrchu spájaného materiálu. Je to absolútne nevyhnutné pri mäkších materiáloch, ako sú drevo, plasty alebo hliníkové zliatiny.
• Veľkoplošné podložky (DIN 9021): Majú výrazne väčší vonkajší priemer ako štandardné podložky. Používajú sa pri veľmi mäkkých materiáloch (napr. drevené konštrukcie) alebo na prekrytie nepresných či väčších otvorov.
• Pružné a vejárové podložky: Slúžia ako jednoduchá mechanická poistka proti samovoľnému uvoľneniu skrutkového spoja vplyvom vibrácií. Pružná podložka vytvára axiálny tlak, zatiaľ čo ostré hrany vejárovej podložky sa mierne zarezávajú do materiálu a hlavy skrutky/matice.

Matice: Partner pre skrutku

Výber typu matice závisí od požiadaviek na pevnosť, bezpečnosť a vzhľad spoja.

• Šesťhranné matice (DIN 934): Univerzálny a najbežnejší typ. Použite maticu rovnakej alebo vyššej pevnostnej triedy, ako má skrutka. Vyberte si správny rozmer šesťhrannej matice DIN 934.

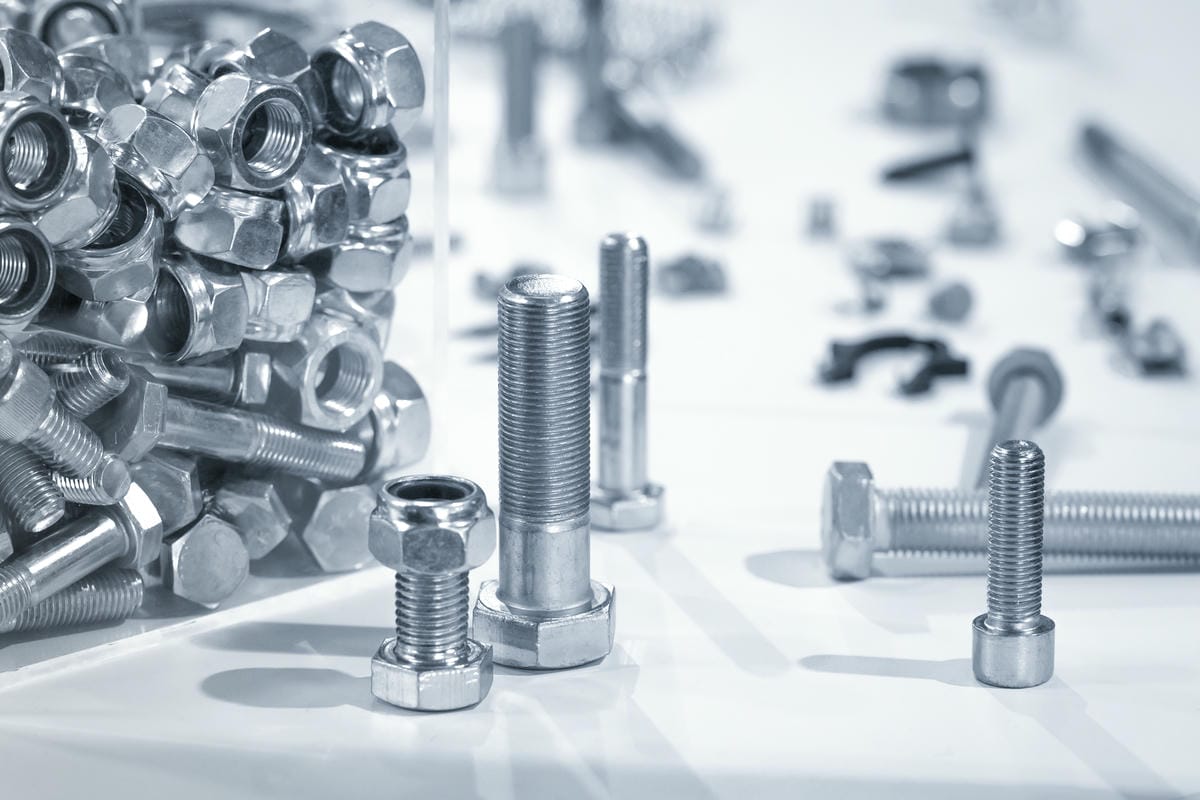

• Poistné matice (DIN 985, "samoisťovacie"): Obsahujú plastový krúžok, ktorý pevne zovrie závit skrutky a výrazne zvyšuje odolnosť spoja voči uvoľneniu pri vibráciách. Sú ideálne pre stroje a dynamicky namáhané konštrukcie. Nájdete ich v kategórii poistná matica DIN 985.
• Klobúkové matice (DIN 1587): Uzavretý typ, ktorý chráni vyčnievajúci koniec závitu skrutky pred poškodením a koróziou. Poskytuje bezpečné a estetické zakončenie spoja bez ostrých hrán. Vyberte si z ponuky klobúkových matíc DIN 1587.

Ako vybrať metrickú skrutku: Návod krok za krokom

Krok 1: Analyzujte svoj projekt

Položte si základné otázky:

• Čo spájam? (dva kusy ocele, drevený trám k oceli...)
• Aké sily budú na spoj pôsobiť? (bude niesť statickú váhu, alebo bude vystavený dynamickému namáhaniu a vibráciám?)
• V akom prostredí bude spoj? (suchý interiér, vonku na daždi, prostredie so slanou vodou alebo chemikáliami?)

Krok 2: Zvoľte správny rozmer (priemer a dĺžka)

Priemer skrutky musí byť adekvátny veľkosti a hrúbke spájaných dielov. Dĺžku zvoľte tak, aby po dotiahnutí matice prečnieval zo spoja aspoň kúsok závitu (ideálne 2-3 závity) pre zaistenie plnej nosnosti spoja.

Krok 3: Určite potrebnú pevnostnú triedu

Toto je rozhodnutie s priamym vplyvom na bezpečnosť.

• Pre statické spoje s menším zaťažením, ako je montáž nábytku, zvyčajne postačí trieda 8.8.
• Pre dynamicky namáhané spoje alebo nosné konštrukčné prvky je voľba triedy 8.8 dobrým základom, pričom pri vyšších nárokoch treba siahnuť po triede 10.9.

Krok 4: Vyberte materiál a povrchovú úpravu

• Interiér (sucho): Postačia klasické pozinkované metrické skrutky, ktoré poskytujú základnú ochranu proti korózii.
• Exteriér (dážď, vlhko): Je nevyhnutné zvoliť materiál s vyššou koróznou odolnosťou. Ideálnou voľbou sú nerezové skrutky A2 alebo skrutky so žiarovým zinkovaním.
• Agresívne prostredie (bazén, slaná voda, chemikálie): Jediná správna voľba sú nerezové skrutky A4, ktoré sú odolné voči chlóru a soliam.

Krok 5: Zvoľte hlavu, pohon a príslušenstvo

Nakoniec vyberte typ hlavy a doplňte správne príslušenstvo. Nezabudnite, že pre každý typ spoja je dôležitá aj správna matica a podložka, ktoré musia byť vyrobené z kompatibilného materiálu s rovnakou alebo adekvátnou pevnosťou.

Často kladené otázky

1. Kedy je lepšie použiť skrutku s jemným závitom (napr. M10x1.25) namiesto štandardného?

Voľba medzi jemným a štandardným (hrubým) závitom je konštrukčné rozhodnutie založené na kompromisoch. Jemný závit nie je univerzálne lepší, ale má výhody v špecifických prípadoch:
1. Vyššia pevnosť v ťahu: Pri rovnakom nominálnom priemere má skrutka s jemným závitom väčší priemer jadra (je menej "zarezaná"), čo jej dáva o niečo väčšiu nosnú plochu a tým aj vyššiu odolnosť v ťahu.
2. Presnejšie nastavenie: Menšie stúpanie závitu umožňuje jemnejšie a presnejšie nastavenie predpätia alebo polohy, čo je kľúčové v meracích prístrojoch alebo nastavovacích mechanizmoch.
3. Vyššia samosvornosť: Vďaka menšiemu uhlu stúpania je menej náchylný na samovoľné uvoľnenie vplyvom vibrácií.
Na druhej strane je jemný závit náchylnejší na poškodenie pri montáži (krížové zaskrutkovanie), zadretie a je menej tolerantný voči nečistotám. Pre 95 % bežných aplikácií je štandardný hrubý závit robustnejšou a praktickejšou voľbou.

2. Prečo sa mi spoj drevo-kov po čase uvoľní, aj keď som ho pevne utiahol?

Tento jav je spôsobený vlastnosťou dreva známou ako "dotvarovanie" alebo "creep". Drevo, na rozdiel od kovu, je živý materiál. Keď naň pôsobí koncentrovaný tlak z podložky a hlavy skrutky, jeho vlákna sa časom pomaly stláčajú a "sadajú si". Tým sa znižuje pôvodná hrúbka dreveného prvku, čo vedie k poklesu predpätia v skrutke a následnému uvoľneniu celého spoja. Tento proces ovplyvňuje aj sezónna zmena vlhkosti (zosychanie dreva).
Riešenie:
1. Vždy používajte veľkoplošné podložky (DIN 9021), ktoré rozložia tlak na čo najväčšiu plochu dreva a spomalia tento proces.
2. Pri nových drevených konštrukciách je osvedčeným postupom dotiahnuť všetky kľúčové spoje znova po niekoľkých mesiacoch alebo po prvej sezóne.

3. Môžem na uťahovanie pevnôstných skrutiek použiť rázový (impact) uťahovák?

Použitie rázového uťahováka je bežné, ale skrýva v sebe riziká. Rázový uťahovák nedodáva plynulý krútiaci moment, ale sériu extrémne rýchlych úderov. To je skvelé na rýchle povoľovanie a montáž, ale nie na presné uťahovanie.
Problémy:
1. Absencia kontroly nad momentom: Je takmer nemožné presne odhadnúť, aký uťahovací moment ste na spoj aplikovali. To ľahko vedie k nedostatočnému alebo, častejšie, k masívnemu preťaženiu a poškodeniu skrutky.
2. Poškodenie povrchovej úpravy a závitov: Tvrdé rázy môžu poškodiť ochrannú vrstvu zinku alebo samotné závity.
Profesionálny postup: Použite rázový uťahovák na rýchle dotiahnutie skrutky do bodu, kým sa len zľahka dotkne materiálu. Finálne, presné dotiahnutie na predpísaný moment však vždy vykonajte ručne pomocou kalibrovaného momentového kľúča.

4. Aký je rozdiel medzi pozinkovanou skrutkou a skrutkou so žiarovým zinkovaním? Sú zameniteľné?

Nie sú. Hoci obe metódy chránia oceľ pomocou zinku, líšia sa hrúbkou vrstvy a teda aj použitím.
• Galvanické zinkovanie: Vytvára tenkú, hladkú a lesklú vrstvu zinku (typicky 5-12 mikrometrov). Poskytuje dobrú ochranu pre interiér alebo menej náročný exteriér. Rozmery skrutky zostávajú v rámci štandardných tolerancií.
• Žiarové zinkovanie: Skrutka sa ponorí do roztaveného zinku, čím vznikne hrubá, matná a mierne drsná vrstva (typicky 45-65 mikrometrov a viac). Táto vrstva poskytuje excelentnú, dlhodobú ochranu pre vonkajšie konštrukcie (ploty, stožiare, zábradlia).
Dôležitý rozdiel pri montáži: Kvôli hrúbke vrstvy zinku sú matice pre žiarovo zinkované skrutky rezané na väčší priemer závitu. Nikdy preto nekombinujte žiarovo zinkovanú skrutku s bežnou galvanicky zinkovanou maticou – nešla by naskrutkovať alebo by sa zadrela.

5. V čom sa líši uťahovací moment pre namazanú a suchú skrutku?

Rozdiel je zásadný a jeho ignorovanie môže viesť k zlyhaniu spoja. Až 80-90 % uťahovacieho momentu pri suchej skrutke sa spotrebuje na prekonanie trenia (pod hlavou a v závitoch) a iba zvyšných 10-20 % sa premení na užitočnú ťahovú silu (predpätie), ktorá drží spoj pohromade.
Ak závit namažete, koeficient trenia dramaticky klesne. Pri použití rovnakého uťahovacieho momentu ako pre suchú skrutku sa podstatne väčšia časť sily premení na ťahové predpätie. To môže viesť k tomu, že skrutku ľahko preťažíte a natiahnete za jej medzu klzu, alebo ju dokonca odtrhnete.

Informovaný výber je základom úspechu

Správny výber metrickej skrutky nie je zložitý proces, ak rozumiete základným princípom. Vždy zvážte tieto tri aspekty: rozmery, mechanické požiadavky a prostredie použitia. Dúfame, že vám tento sprievodca poskytol potrebné informácie na to, aby ste sa vedeli správne rozhodnúť.
